Комплектующие стрелы 125811730 (часть 3)

← Комплектующие стрелы 125811730 (часть 2) Кабина в сборе 125811834 →

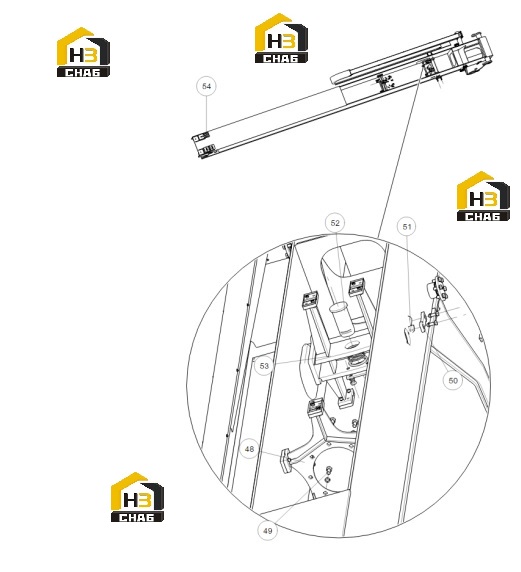

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:48

Наименование:CONNECTING FRAME

Каталожный номер:125811721

Комплект:1

Примечание:

№ на схеме:49

Наименование:BOLT M20X50 (DACR0MET)

Каталожный номер:805046591

Комплект:7

Примечание:GB/T5783-2000

№ на схеме:50

Наименование:CONNECTING SHAFT PRESSING PALTE

Каталожный номер:125812447

Комплект:2

Примечание:

№ на схеме:51

Наименование:SHAFT

Каталожный номер:125811769

Комплект:1

Примечание:

№ на схеме:52

Наименование:SHAFT

Каталожный номер:125811763

Комплект:1

Примечание:

№ на схеме:53

Наименование:CONNECTING SUPPORT

Каталожный номер:125811772

Комплект:1

Примечание:

№ на схеме:54

Наименование:SHORT SKIDING BLOCK ADJUSTING PAD

Каталожный номер:125811738

Комплект:2

Примечание:
