Комплектующие стрелы 125811730 (часть 2)

Комплектующие стрелы 125811730 (часть 2)

← Комплектующие стрелы 125811730 (часть 1) Комплектующие стрелы 125811730 (часть 3) →

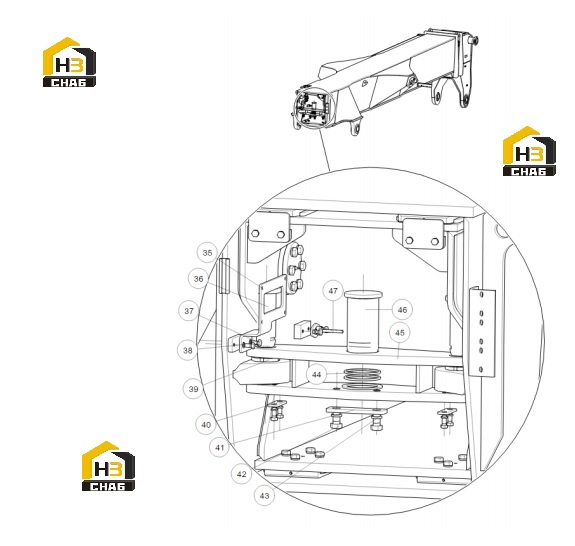

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:35
Наименование:PLATE
Каталожный номер:125811745
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:36
Наименование:SHAFT
Каталожный номер:125811719
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:37
Наименование:BOLT M10X20 (DACROMET)
Каталожный номер:805046525
Комплект:4
Примечание:GB/T5783-2000
0 ₽
шт
№ на схеме:38
Наименование:WASHER 10 (DACROMET)
Каталожный номер:805338260
Комплект:4
Примечание:GB/T93-1987
0 ₽
шт
№ на схеме:39
Наименование:SHAFT SLEEVE
Каталожный номер:125811761
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:40
Наименование:CONNECTING PLATE
Каталожный номер:125811720
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:41
Наименование:CONNECTING PLATE
Каталожный номер:125811758
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:42
Наименование:BOLT M20X40 (DACROMET)
Каталожный номер:805046588
Комплект:4
Примечание:GB/T5783-2000
0 ₽
шт
№ на схеме:43
Наименование:WASHER 20 (DACROMET)
Каталожный номер:805338321
Комплект:11
Примечание:GB/T93-1987
0 ₽
шт
№ на схеме:44
Наименование:WASHER
Каталожный номер:125811728
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:45
Наименование:CONNECTING FRAME
Каталожный номер:125811714
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:46
Наименование:SHAFT
Каталожный номер:125811766
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:47
Наименование:BRACKET
Каталожный номер:125800483
Комплект:1
Примечание:
