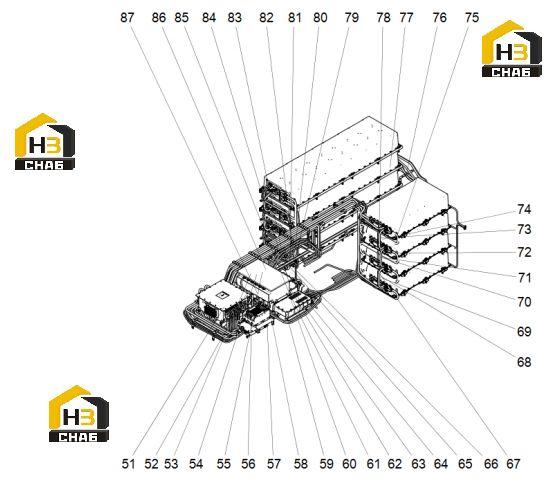

Узел высоковольтной электрической системы шасси (часть 2)

← Узел высоковольтной электрической системы шасси (часть 1) Узел высоковольтной электрической системы шасси (часть 3) →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:51

Наименование:Radar mounting plate

Каталожный номер:125813375

Комплект:

Примечание:

№ на схеме:52

Наименование:Washer 8 (Dacro)

Каталожный номер:127001802

Комплект:

Примечание:

№ на схеме:53

Наименование:Washer 8 (Dacro)

Каталожный номер:125813374

Комплект:

Примечание:

№ на схеме:54

Наименование:Bolt N8X20 (Dacro)

Каталожный номер:125813806

Комплект:

Примечание:

№ на схеме:55

Наименование:Bolt N6X20

Каталожный номер:801900028

Комплект:

Примечание:

№ на схеме:56

Наименование:Line bracket

Каталожный номер:803684273

Комплект:

Примечание:

№ на схеме:57

Наименование:Cable tie 4.8X200

Каталожный номер:125813370

Комплект:

Примечание:

№ на схеме:58

Наименование:Radar control module

Каталожный номер:801905272

Комплект:

Примечание:

№ на схеме:59

Наименование:360 host mounting bracket

Каталожный номер:125813368

Комплект:

Примечание:

№ на схеме:60

Наименование:360 panoramic control module

Каталожный номер:125813367

Комплект:

Примечание:

№ на схеме:61

Наименование:360 monitor

Каталожный номер:805004544

Комплект:GB/T16674.1-2004

Примечание:

№ на схеме:62

Наименование:Buzzer

Каталожный номер:125813366

Комплект:

Примечание:

№ на схеме:63

Наименование:sleeve

Каталожный номер:125813363

Комплект:

Примечание:

№ на схеме:64

Наименование:Line pressure plate

Каталожный номер:125813371

Комплект:

Примечание:

№ на схеме:65

Наименование:Bolt N8X25 (Dacro)

Каталожный номер:860118482

Комплект:GB/T16674.1-2004

Примечание:

№ на схеме:66

Наименование:Panoramic camera mounting bracket (front view)

Каталожный номер:805004521

Комплект:GB/T16674.1-2004

Примечание:

№ на схеме:67

Наименование:360 camera

Каталожный номер:805239962

Комплект:GB/T6177.1-2016

Примечание:

№ на схеме:68

Наименование:Nut N4 (Dacro)

Каталожный номер:805004532

Комплект:GB/T16674.1-2004

Примечание:

№ на схеме:69

Наименование:Washer 4 (Dacro)

Каталожный номер:805049471

Комплект:GB/T16674.1-2004

Примечание:

№ на схеме:70

Наименование:Washer 4 (Dacro)

Каталожный номер:805135720

Комплект:GB/T6177.1-2000

Примечание:

№ на схеме:71

Наименование:Screw N4X20 (Dacro)

Каталожный номер:125813364

Комплект:

Примечание:

№ на схеме:72

Наименование:Bellows

Каталожный номер:805004545

Комплект:GB/T16674.1-2004

Примечание:

№ на схеме:73

Наименование:Screw N4X8

Каталожный номер:125813365

Комплект:

Примечание:

№ на схеме:74

Наименование:Cover plate

Каталожный номер:125813808

Комплект:

Примечание:

№ на схеме:75

Наименование:Bolt N4X16 (Dacro)

Каталожный номер:125813807

Комплект:

Примечание:

№ на схеме:76

Наименование:High pressure box to 0606 line

Каталожный номер:125813898

Комплект:

Примечание:

№ на схеме:77

Наименование:High voltage line from the junction box to the front radiator

Каталожный номер:125813887

Комплект:

Примечание:

№ на схеме:78

Наименование:Electric box 4 heating output to high voltage box heating input 1

Каталожный номер:125813825

Комплект:

Примечание:

№ на схеме:79

Наименование:Electric box 4 negative to battery total negative 1

Каталожный номер:125813811

Комплект:

Примечание:

№ на схеме:80

Наименование:Electric box 1 positive to battery total positive 1

Каталожный номер:125813810

Комплект:

Примечание:

№ на схеме:81

Наименование:Heating output of high voltage box 1 to heating input of electric box 1

Каталожный номер:125813824

Комплект:

Примечание:

№ на схеме:82

Наименование:Battery control box low voltage output to electric box 1 low voltage input

Каталожный номер:125813896

Комплект:

Примечание:

№ на схеме:83

Наименование:Electric box 3 heating output to electric box 4 heating input

Каталожный номер:125813818

Комплект:

Примечание:

№ на схеме:84

Наименование:Electric box 3 low voltage output to electric box 4 low voltage input

Каталожный номер:125813828

Комплект:

Примечание:

№ на схеме:85

Наименование:Electric box 2 low voltage output to electric box 3 low voltage input

Каталожный номер:125813827

Комплект:

Примечание:

№ на схеме:86

Наименование:Electric box 2 heating output to electric box 3 heating input

Каталожный номер:125813817

Комплект:

Примечание:

№ на схеме:87

Наименование:Electric box 1 low voltage output to electric box 2 low voltage input

Каталожный номер:125813826

Комплект:

Примечание:
