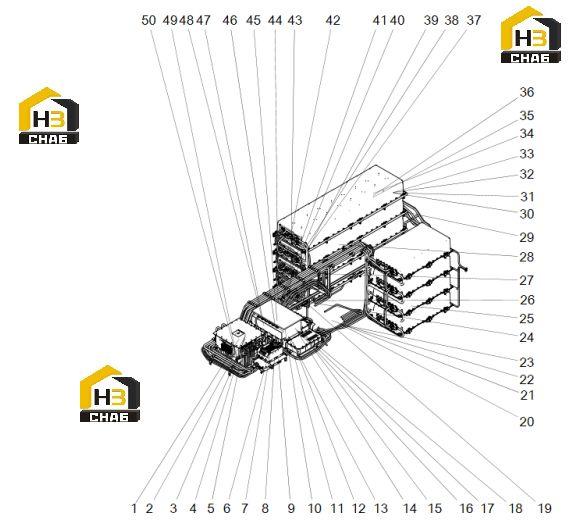

Узел высоковольтной электрической системы шасси (часть 1)

← Система контроля заднего хода Узел высоковольтной электрической системы шасси (часть 2) →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:High voltage junction box

Каталожный номер:803597280

Комплект:

Примечание:

№ на схеме:2

Наименование:Main circuit negative 2 to high voltage box 64

Каталожный номер:125813188

Комплект:

Примечание:

№ на схеме:3

Наименование:Main circuit negative 1 to high voltage box 63

Каталожный номер:125813187

Комплект:

Примечание:

№ на схеме:4

Наименование:Main circuit positive 1 to high voltage box 61

Каталожный номер:125813185

Комплект:

Примечание:

№ на схеме:5

Наименование:Main circuit positive 2 to high voltage box 62

Каталожный номер:125813186

Комплект:

Примечание:

№ на схеме:6

Наименование:Equipped with motor controller

Каталожный номер:803597319

Комплект:

Примечание:

№ на схеме:7

Наименование:Bolt M8X12

Каталожный номер:805047870

Комплект:

Примечание:

№ на схеме:8

Наименование:With rubber strip clamp small 60

Каталожный номер:801905276

Комплект:

Примечание:

№ на схеме:9

Наименование:Battery control box

Каталожный номер:803596689

Комплект:

Примечание:

№ на схеме:10

Наименование:6KWDCDC

Каталожный номер:803597323

Комплект:

Примечание:

№ на схеме:11

Наименование:0606 fixing bracket

Каталожный номер:125813951

Комплект:

Примечание:

№ на схеме:12

Наименование:High pressure box 67 to the lifting motor is positive

Каталожный номер:125813191

Комплект:

Примечание:

№ на схеме:13

Наименование:360KW high voltage distribution cabinet

Каталожный номер:803599032

Комплект:

Примечание:

№ на схеме:14

Наименование:Walking motor controller

Каталожный номер:803597318

Комплект:

Примечание:

№ на схеме:15

Наименование:High voltage box 65 to the main drive motor is positive

Каталожный номер:125813189

Комплект:

Примечание:

№ на схеме:16

Наименование:High voltage box 66 to the main drive motor negative

Каталожный номер:125813190

Комплект:

Примечание:

№ на схеме:17

Наименование:Main drive motor low voltage resolver line

Каталожный номер:125813206

Комплект:

Примечание:

№ на схеме:18

Наименование:Main drive motor West line

Каталожный номер:125813197

Комплект:

Примечание:

№ на схеме:19

Наименование:Main drive motor V-line

Каталожный номер:125813196

Комплект:

Примечание:

№ на схеме:20

Наименование:Main drive motor line

Каталожный номер:125813195

Комплект:

Примечание:

№ на схеме:21

Наименование:Auxiliary motor low voltage resolver line

Каталожный номер:125813205

Комплект:

Примечание:

№ на схеме:22

Наименование:Auxiliary motor line

Каталожный номер:125813203

Комплект:

Примечание:

№ на схеме:23

Наименование:Auxiliary motor V-line

Каталожный номер:125813202

Комплект:

Примечание:

№ на схеме:24

Наименование:Auxiliary motor...line

Каталожный номер:125813201

Комплект:

Примечание:

№ на схеме:25

Наименование:Electric box

Каталожный номер:803597279

Комплект:

Примечание:

№ на схеме:26

Наименование:Electric box

Каталожный номер:803597278

Комплект:

Примечание:

№ на схеме:27

Наименование:Charging stand

Каталожный номер:803598822

Комплект:

Примечание:

№ на схеме:28

Наименование:Lifting motor V-line

Каталожный номер:125813199

Комплект:

Примечание:

№ на схеме:29

Наименование:Lifting motor line

Каталожный номер:125813198

Комплект:

Примечание:

№ на схеме:30

Наименование:Lifting motor...line

Каталожный номер:125813200

Комплект:

Примечание:

№ на схеме:31

Наименование:Lifting motor low voltage resolver line

Каталожный номер:125813207

Комплект:

Примечание:

№ на схеме:32

Наименование:With rubber strip clamp, small 40

Каталожный номер:801905274

Комплект:

Примечание:

№ на схеме:33

Наименование:Washer 12 (Dacro)

Каталожный номер:805338270

Комплект:GB/T96.1-2002

Примечание:

№ на схеме:34

Наименование:Washer 12 (Dacro)

Каталожный номер:805338261

Комплект:GB/T93-1987

Примечание:

№ на схеме:35

Наименование:Bolt M12X80 (Dacro)

Каталожный номер:805047774

Комплект:GB/T5783-2000

Примечание:

№ на схеме:36

Наименование:Nut M12 (Dacro)

Каталожный номер:805238372

Комплект:GB/T6170-2000

Примечание:

№ на схеме:37

Наименование:Washer 6 (Dacro)

Каталожный номер:805338275

Комплект:GB/T97.1-2002

Примечание:

№ на схеме:38

Наименование:Washer 6 (Dacro)

Каталожный номер:805338258

Комплект:GB/T93-1987

Примечание:

№ на схеме:39

Наименование:Screw N6X20 (Dacro)

Каталожный номер:805141979

Комплект:GB/T818-2016

Примечание:

№ на схеме:40

Наименование:Nut N6 (Dacro)

Каталожный номер:805238957

Комплект:GB/T6172.1-2000

Примечание:

№ на схеме:41

Наименование:With rubber strip clamp

Каталожный номер:801905408

Комплект:

Примечание:

№ на схеме:42

Наименование:High voltage line fixing bracket

Каталожный номер:125813357

Комплект:

Примечание:

№ на схеме:43

Наименование:Bolt N8X16

Каталожный номер:805047725

Комплект:GB/T16674.1-2004

Примечание:

№ на схеме:44

Наименование:With rubber strip clamp small 30

Каталожный номер:801905273

Комплект:

Примечание:

№ на схеме:45

Наименование:Bolt N10X25

Каталожный номер:805004534

Комплект:GB/T16674.1-2004

Примечание:

№ на схеме:46

Наименование:Nut N10

Каталожный номер:805239960

Комплект:GB/T6177.1-2016

Примечание:

№ на схеме:47

Наименование:High pressure box bracket

Каталожный номер:125813358

Комплект:

Примечание:

№ на схеме:48

Наименование:Distribution box bracket

Каталожный номер:125813769

Комплект:

Примечание:

№ на схеме:49

Наименование:Battery radiator distribution box

Каталожный номер:803597541

Комплект:

Примечание:

№ на схеме:50

Наименование:Motor controller bracket

Каталожный номер:125813361

Комплект:

Примечание:
