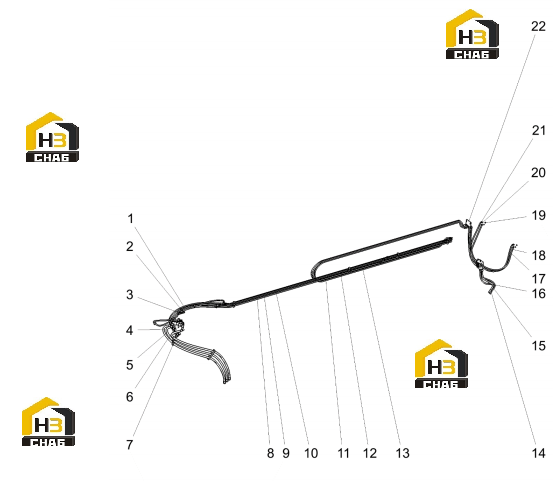

Трубопровод спредера

← Крепление радиатора Клапан трубопровода спредера →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:F481CACA151508-2000

Каталожный номер:803192061

Комплект:

Примечание:

№ на схеме:2

Наименование:F381CACA181810-1860

Каталожный номер:803103407

Комплект:

Примечание:

№ на схеме:3

Наименование:F481CACA222212-1750

Каталожный номер:803305099

Комплект:

Примечание:

№ на схеме:4

Наименование:F481CACF151508-3000

Каталожный номер:803300559

Комплект:

Примечание:

№ на схеме:5

Наименование:F781C96N301616-2700-PG

Каталожный номер:803598979

Комплект:

Примечание:

№ на схеме:6

Наименование:Telescopic balance valve assembly

Каталожный номер:125813381

Комплект:

Примечание:

№ на схеме:7

Наименование:Pipe clamp

Каталожный номер:803108088

Комплект:

Примечание:

№ на схеме:8

Наименование:Seamless tube small 22X2

Каталожный номер:125811151

Комплект:

Примечание:

№ на схеме:9

Наименование:Seamless tube made of 18X2

Каталожный номер:125811149

Комплект:

Примечание:

№ на схеме:10

Наименование:Seamless tube made of 15X2

Каталожный номер:125811146

Комплект:

Примечание:

№ на схеме:11

Наименование:F781C915301616-2700-PG

Каталожный номер:803598980

Комплект:

Примечание:

№ на схеме:12

Наименование:F781C915301616-2700-PG

Каталожный номер:803598980

Комплект:

Примечание:

№ на схеме:13

Наименование:F481CACA151508-9200-PG

Каталожный номер:803450503

Комплект:

Примечание:

№ на схеме:14

Наименование:F381CACA181810-9200-PG

Каталожный номер:803450504

Комплект:

Примечание:

№ на схеме:15

Наименование:F481CACA222212-9200-PG

Каталожный номер:803450505

Комплект:

Примечание:

№ на схеме:16

Наименование:F481CACF151508-1400-PG

Каталожный номер:803304811

Комплект:

Примечание:

№ на схеме:17

Наименование:F381CACF181810-1450-PG

Каталожный номер:803305124

Комплект:

Примечание:

№ на схеме:18

Наименование:F481CACF222212-1450-PG

Каталожный номер:803189220

Комплект:

Примечание:

№ на схеме:19

Наименование:Plug

Каталожный номер:803112285

Комплект:

Примечание:

№ на схеме:20

Наименование:connector

Каталожный номер:803105561

Комплект:

Примечание:

№ на схеме:21

Наименование:F481CACA151508-1200-PG

Каталожный номер:803195000

Комплект:

Примечание:

№ на схеме:22

Наименование:Transition joint assembly

Каталожный номер:125811152

Комплект:

Примечание:
