Крепление радиатора

Крепление радиатора

← Клапан Трубопровод спредера →

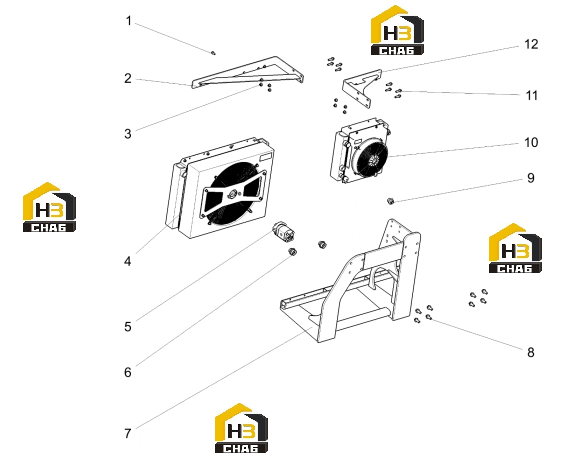

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Bolt N10X25 (Dacro)
Каталожный номер:805004763
Комплект:GB/T16674.1-2004
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:bracket
Каталожный номер:125813554
Комплект:
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Nut N12 (Dacro)
Каталожный номер:805204006
Комплект:GB/T6177.1-2000
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:radiator
Каталожный номер:803488406
Комплект:
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:motor
Каталожный номер:803487386
Комплект:
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:connector
Каталожный номер:803174741
Комплект:
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Radiator bracket
Каталожный номер:125813545
Комплект:
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Bolt M16X35 (Dacro)
Каталожный номер:805048033
Комплект:GB/T16674.1-2004
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:connector
Каталожный номер:803182907
Комплект:
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:X radiator
Каталожный номер:803488407
Комплект:
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Bolt N12X40 (Dacro)
Каталожный номер:805046736
Комплект:GB/T16674.1-2004
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Upper bracket one
Каталожный номер:125813560
Комплект:
Примечание:
