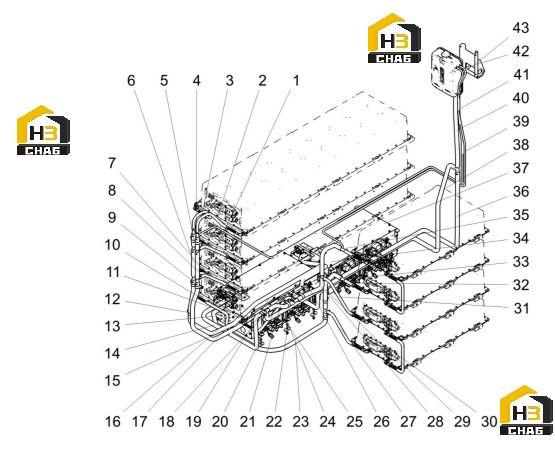

Система охлаждения аккумулятора

← Контроль охлаждения двигателя Вал карданный →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Water pipe

Каталожный номер:125814686

Комплект:

Примечание:

№ на схеме:2

Наименование:Water pipe

Каталожный номер:125814674

Комплект:

Примечание:

№ на схеме:3

Наименование:Water pipe

Каталожный номер:125814680

Комплект:

Примечание:

№ на схеме:4

Наименование:Plug in and take over

Каталожный номер:800368469

Комплект:

Примечание:

№ на схеме:5

Наименование:The inner diameter of the water pipe is smallф25-135

Каталожный номер:125813270

Комплект:

Примечание:

№ на схеме:6

Наименование:The inner diameter of the water pipe is smallф25-280

Каталожный номер:125813247

Комплект:

Примечание:

№ на схеме:7

Наименование:Clamp No: 0x332-ф44

Каталожный номер:801900096

Комплект:JB/T8870-1999

Примечание:

№ на схеме:8

Наименование:Water pipe

Каталожный номер:125814676

Комплект:

Примечание:

№ на схеме:9

Наименование:Bolt M8X15

Каталожный номер:805004520

Комплект:GB/T16674.1-2004

Примечание:

№ на схеме:10

Наименование:Clamp No: 0x119-ф29

Каталожный номер:801900062

Комплект:JB/T8870-1999

Примечание:

№ на схеме:11

Наименование:Water pipe

Каталожный номер:125814682

Комплект:

Примечание:

№ на схеме:12

Наименование:With rubber strip clampф35

Каталожный номер:801973330

Комплект:

Примечание:

№ на схеме:13

Наименование:Water pipe

Каталожный номер:125814677

Комплект:

Примечание:

№ на схеме:14

Наименование:Water pipe

Каталожный номер:125814679

Комплект:

Примечание:

№ на схеме:15

Наименование:Water pipe

Каталожный номер:125814678

Комплект:

Примечание:

№ на схеме:16

Наименование:Water pipe

Каталожный номер:125814685

Комплект:

Примечание:

№ на схеме:17

Наименование:Three-way connector

Каталожный номер:127001873

Комплект:

Примечание:

№ на схеме:18

Наименование:Three-way connector II

Каталожный номер:127001818

Комплект:

Примечание:

№ на схеме:19

Наименование:Battery radiator 1

Каталожный номер:800369083

Комплект:

Примечание:

№ на схеме:20

Наименование:Water pipe

Каталожный номер:125814673

Комплект:

Примечание:

№ на схеме:21

Наименование:Water pipe

Каталожный номер:125814671

Комплект:

Примечание:

№ на схеме:22

Наименование:Nut M10

Каталожный номер:805201542

Комплект:GB/T6187.1-2000

Примечание:

№ на схеме:23

Наименование:Water pipe

Каталожный номер:125814687

Комплект:

Примечание:

№ на схеме:24

Наименование:Upholstery

Каталожный номер:127001831

Комплект:

Примечание:

№ на схеме:25

Наименование:Bolt M10X40

Каталожный номер:805004537

Комплект:GB/T16674.1-2004

Примечание:

№ на схеме:26

Наименование:The inner diameter of the water pipe is smallф25-1065

Каталожный номер:125813263

Комплект:

Примечание:

№ на схеме:27

Наименование:Water pipe

Каталожный номер:125814668

Комплект:

Примечание:

№ на схеме:28

Наименование:Water pipe

Каталожный номер:125814669

Комплект:

Примечание:

№ на схеме:29

Наименование:Water pipe

Каталожный номер:125814672

Комплект:

Примечание:

№ на схеме:30

Наименование:Water pipe 1

Каталожный номер:125813305

Комплект:

Примечание:

№ на схеме:31

Наименование:Water pipe

Каталожный номер:125814670

Комплект:

Примечание:

№ на схеме:32

Наименование:The inner diameter of the water pipe is smallф16-105 (wall thickness 5mm)

Каталожный номер:127001819

Комплект:

Примечание:

№ на схеме:33

Наименование:Transition takeover

Каталожный номер:125813244

Комплект:

Примечание:

№ на схеме:34

Наименование:Water pipe

Каталожный номер:125814683

Комплект:

Примечание:

№ на схеме:35

Наименование:Steel pipe

Каталожный номер:127001869

Комплект:

Примечание:

№ на схеме:36

Наименование:Water pipe

Каталожный номер:125814681

Комплект:

Примечание:

№ на схеме:37

Наименование:Battery radiator 2

Каталожный номер:800369084

Комплект:

Примечание:

№ на схеме:38

Наименование:Water pipe

Каталожный номер:125814684

Комплект:

Примечание:

№ на схеме:39

Наименование:Water pipe

Каталожный номер:125814675

Комплект:

Примечание:

№ на схеме:40

Наименование:Water pipe

Каталожный номер:125814667

Комплект:

Примечание:

№ на схеме:41

Наименование:Water pipe

Каталожный номер:125814666

Комплект:

Примечание:

№ на схеме:42

Наименование:Expansion tank

Каталожный номер:800167556

Комплект:

Примечание:

№ на схеме:43

Наименование:bracket

Каталожный номер:125811556

Комплект:

Примечание:
