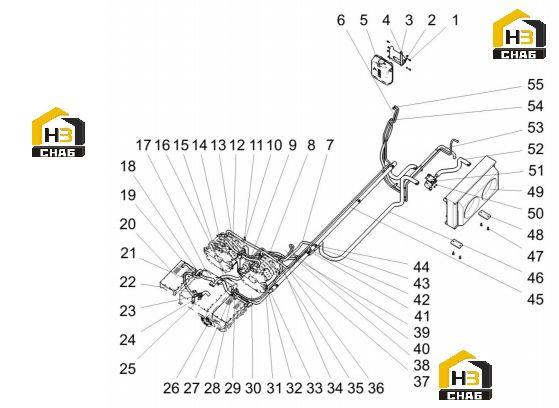

Контроль охлаждения двигателя

← Узел системы охлаждения Система охлаждения аккумулятора →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Bolt M10X25

Каталожный номер:805004534

Комплект:GB/T16674.1-2004

Примечание:

№ на схеме:2

Наименование:Nut M110

Каталожный номер:805201542

Комплект:GB/T6187.1-2000

Примечание:

№ на схеме:3

Наименование:bracket

Каталожный номер:125811556

Комплект:

Примечание:

№ на схеме:4

Наименование:Bolt M10X20

Каталожный номер:805004533

Комплект:GB/T16674.1-2004

Примечание:

№ на схеме:5

Наименование:Expansion tank

Каталожный номер:800167556

Комплект:

Примечание:

№ на схеме:6

Наименование:The inner diameter of the water pipe is smallф10-7000

Каталожный номер:125813246

Комплект:

Примечание:

№ на схеме:7

Наименование:The inner diameter of the water pipe is smallф20-2050

Каталожный номер:125813278

Комплект:

Примечание:

№ на схеме:8

Наименование:The inner diameter of the water pipe is smallф10-1550

Каталожный номер:125813288

Комплект:

Примечание:

№ на схеме:9

Наименование:The inner diameter of the water pipe is smallф20-400

Каталожный номер:125813280

Комплект:

Примечание:

№ на схеме:10

Наименование:Three-way connector III

Каталожный номер:125813277

Комплект:

Примечание:

№ на схеме:11

Наименование:Bolt M8X25

Каталожный номер:805004522

Комплект:GB/T16674.1-2004

Примечание:

№ на схеме:12

Наименование:The inner diameter of the water pipe is smallф20-455

Каталожный номер:125813281

Комплект:

Примечание:

№ на схеме:13

Наименование:Nut M8

Каталожный номер:805203121

Комплект:GB/T6187.1-2000

Примечание:

№ на схеме:14

Наименование:Oil pump motor

Каталожный номер:803597317

Комплект:

Примечание:

№ на схеме:15

Наименование:The inner diameter of the water pipe is smallф25-400

Каталожный номер:125813291

Комплект:

Примечание:

№ на схеме:16

Наименование:The inner diameter of the water pipe is smallф25-700

Каталожный номер:125813283

Комплект:

Примечание:

№ на схеме:17

Наименование:The inner diameter of the water pipe is smallф25-390

Каталожный номер:125813294

Комплект:

Примечание:

№ на схеме:18

Наименование:connector

Каталожный номер:127001830

Комплект:

Примечание:

№ на схеме:19

Наименование:The inner diameter of the water pipe is smallф20-350

Каталожный номер:125813293

Комплект:

Примечание:

№ на схеме:20

Наименование:Equipped with motor controller

Каталожный номер:803597319

Комплект:

Примечание:

№ на схеме:21

Наименование:The inner diameter of the water pipe is smallф20-1100

Каталожный номер:125813279

Комплект:

Примечание:

№ на схеме:22

Наименование:The inner diameter of the water pipe is smallф25-300

Каталожный номер:125813285

Комплект:

Примечание:

№ на схеме:23

Наименование:With rubber strip clamp ①ф35

Каталожный номер:801973330

Комплект:

Примечание:

№ на схеме:24

Наименование:Water pipe fixing bracket

Каталожный номер:125813287

Комплект:

Примечание:

№ на схеме:25

Наименование:Walking motor controller

Каталожный номер:803597318

Комплект:

Примечание:

№ на схеме:26

Наименование:Main drive motor

Каталожный номер:803597316

Комплект:

Примечание:

№ на схеме:27

Наименование:Clamp No: 1225-ф38

Каталожный номер:801900057

Комплект:JB/T8870-1999

Примечание:

№ на схеме:28

Наименование:Three-way connector

Каталожный номер:127001842

Комплект:

Примечание:

№ на схеме:29

Наименование:The inner diameter of the water pipe is smallф20-500

Каталожный номер:125813290

Комплект:

Примечание:

№ на схеме:30

Наименование:The inner diameter of the water pipe is smallф20-650

Каталожный номер:125813284

Комплект:

Примечание:

№ на схеме:31

Наименование:The inner diameter of the water pipe is smallф10-1450

Каталожный номер:125813265

Комплект:

Примечание:

№ на схеме:32

Наименование:Hose clamp ф22-ф32

Каталожный номер:801900055

Комплект:J8/T8870-1999

Примечание:

№ на схеме:33

Наименование:Transition joint

Каталожный номер:127001841

Комплект:

Примечание:

№ на схеме:34

Наименование:The inner diameter of the water pipe is smallф20-1350

Каталожный номер:125813286

Комплект:

Примечание:

№ на схеме:35

Наименование:bracket

Каталожный номер:127001846

Комплект:

Примечание:

№ на схеме:36

Наименование:The inner diameter of the water pipe is smallф38-800

Каталожный номер:125813304

Комплект:

Примечание:

№ на схеме:37

Наименование:Bolt M8X30

Каталожный номер:805004523

Комплект:GB/T16674.1-2004

Примечание:

№ на схеме:38

Наименование:The inner diameter of the water pipe is smallф20-1250

Каталожный номер:125813303

Комплект:

Примечание:

№ на схеме:39

Наименование:Throat clampф13-ф19

Каталожный номер:801900067

Комплект:JB/T8870-1999

Примечание:

№ на схеме:40

Наименование:Three-way connector

Каталожный номер:127001840

Комплект:

Примечание:

№ на схеме:41

Наименование:Three-way connector

Каталожный номер:127001862

Комплект:

Примечание:

№ на схеме:42

Наименование:Clamp No: 2ф38-ф57

Каталожный номер:801900044

Комплект:JB/T8870-1999

Примечание:

№ на схеме:43

Наименование:Three-way connector II

Каталожный номер:127001865

Комплект:

Примечание:

№ на схеме:44

Наименование:With rubber strip clampф50

Каталожный номер:801905275

Комплект:

Примечание:

№ на схеме:45

Наименование:The inner diameter of the water pipe is smallф38-2800

Каталожный номер:125813307

Комплект:

Примечание:

№ на схеме:46

Наименование:The inner diameter of the water pipe is smallф38-2900

Каталожный номер:125813282

Комплект:

Примечание:

№ на схеме:47

Наименование:Bolt M12X40

Каталожный номер:805004547

Комплект:GB/T16674.1-2004

Примечание:

№ на схеме:48

Наименование:Upholstery

Каталожный номер:125813276

Комплект:

Примечание:

№ на схеме:49

Наименование:Motor radiator

Каталожный номер:800368724

Комплект:

Примечание:

№ на схеме:50

Наименование:Bolt M8X15

Каталожный номер:805004520

Комплект:GB/T16674.1-2004

Примечание:

№ на схеме:51

Наименование:Electronic water pump

Каталожный номер:803596693

Комплект:

Примечание:

№ на схеме:52

Наименование:The inner diameter of the water pipe is smallф38-750

Каталожный номер:125813289

Комплект:

Примечание:

№ на схеме:53

Наименование:With rubber strip clamp smallф30

Каталожный номер:801905273

Комплект:

Примечание:

№ на схеме:54

Наименование:The inner diameter of the water pipe is smallф20-5800

Каталожный номер:125813292

Комплект:

Примечание:

№ на схеме:55

Наименование:The inner diameter of the water pipe is smallф10-6600

Каталожный номер:125813268

Комплект:

Примечание:
