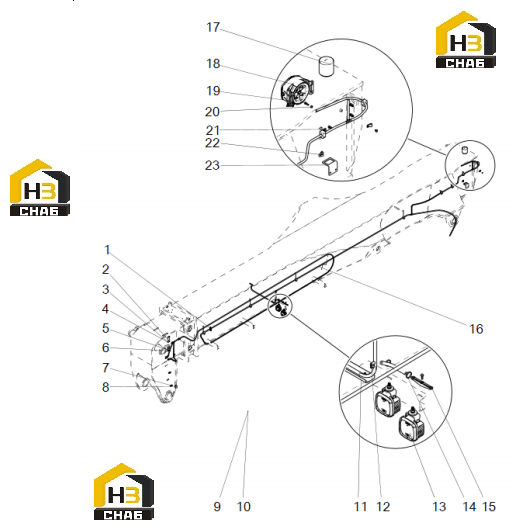

Электрика стрелы

← Электрика рамы Система управления рамы →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Two-way cable tie

Каталожный номер:803684274

Комплект:

Примечание:

№ на схеме:2

Наименование:Washer 4 (Dacro)

Каталожный номер:805338382

Комплект:GB/T97.1-2002

Примечание:

№ на схеме:3

Наименование:Screw N4X16 (Dacro)

Каталожный номер:805140011

Комплект:GB/T818-2000

Примечание:

№ на схеме:4

Наименование:Washer 4 (Dacro)

Каталожный номер:805338379

Комплект:GB/T93-1987

Примечание:

№ на схеме:5

Наименование:With rubber strip clamp small 30

Каталожный номер:801905273

Комплект:

Примечание:

№ на схеме:6

Наименование:Bolt N8X12

Каталожный номер:805047870

Комплект:GB/T16674.1-2004

Примечание:

№ на схеме:7

Наименование:With rubber strip clamp small 18

Каталожный номер:801905272

Комплект:

Примечание:

№ на схеме:8

Наименование:Pipe clamp

Каталожный номер:803107979

Комплект:

Примечание:

№ на схеме:9

Наименование:Electrical wiring diagram of lifting arm

Каталожный номер:125811108

Комплект:

Примечание:

№ на схеме:10

Наименование:Collar

Каталожный номер:819900135

Комплект:

Примечание:

№ на схеме:11

Наименование:Line pressure plate

Каталожный номер:125812453

Комплект:

Примечание:

№ на схеме:12

Наименование:With rubber strip clamp small 8

Каталожный номер:801905297

Комплект:

Примечание:

№ на схеме:13

Наименование:Work light

Каталожный номер:803598981

Комплект:

Примечание:

№ на схеме:14

Наименование:Cable tie 4.8X200

Каталожный номер:801900028

Комплект:

Примечание:

№ на схеме:15

Наименование:Line bracket

Каталожный номер:803688302

Комплект:

Примечание:

№ на схеме:16

Наименование:Lifting arm harness

Каталожный номер:125811114

Комплект:

Примечание:

№ на схеме:17

Наименование:LED warning light (magnetic)

Каталожный номер:803597120

Комплект:

Примечание:

№ на схеме:18

Наименование:Length angle sensor (〔⑷⑷-right position

Каталожный номер:803590783

Комплект:

Примечание:

№ на схеме:19

Наименование:Bolt N8X30 (Dacro)

Каталожный номер:805004760

Комплект:GB/T16674.1-2004

Примечание:

№ на схеме:20

Наименование:Nut N8

Каталожный номер:805203166

Комплект:GB/T6177.1-2000

Примечание:

№ на схеме:21

Наименование:Rope clamp 6KTH

Каталожный номер:801300088

Комплект:

Примечание:

№ на схеме:22

Наименование:Shackle T-DW0.63

Каталожный номер:803700108

Комплект:

Примечание:

№ на схеме:23

Наименование:Mounting plate

Каталожный номер:125812463

Комплект:

Примечание:

№ на схеме:24

Наименование:Bolt N6X20

Каталожный номер:805004518

Комплект:GB/T16674.1-2004

Примечание:

№ на схеме:25

Наименование:With rubber strip clamp small 15

Каталожный номер:801968716

Комплект:

Примечание:
