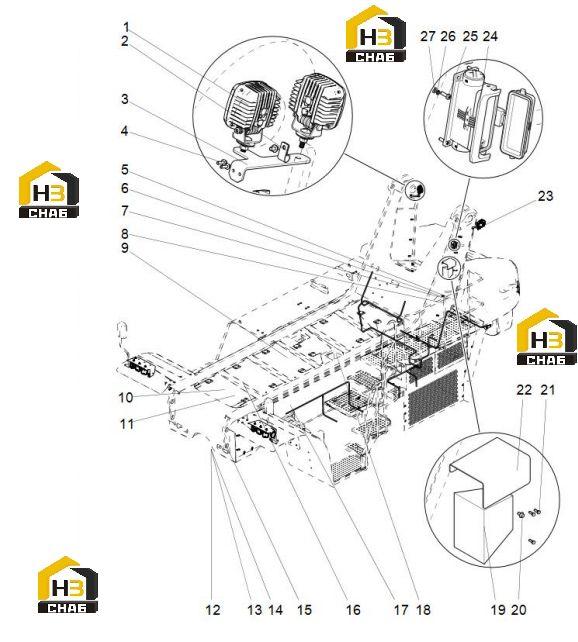

Электрика рамы

← Часть управления Электрика стрелы →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Work light

Каталожный номер:803598981

Комплект:

Примечание:

№ на схеме:2

Наименование:With rubber strip clamp small 15

Каталожный номер:801968716

Комплект:

Примечание:

№ на схеме:3

Наименование:Rear light bracket

Каталожный номер:125811695

Комплект:

Примечание:

№ на схеме:4

Наименование:Bolt M6X20

Каталожный номер:805049471

Комплект:GB/T16674.1-2004

Примечание:

№ на схеме:5

Наименование:Cable tie 4.8X200

Каталожный номер:801900028

Комплект:

Примечание:

№ на схеме:6

Наименование:Line bracket

Каталожный номер:803688302

Комплект:

Примечание:

№ на схеме:7

Наименование:Bolt M6X20

Каталожный номер:805004518

Комплект:GB/T16674.1-2004

Примечание:

№ на схеме:8

Наименование:Two-way cable tie

Каталожный номер:803684273

Комплект:

Примечание:

№ на схеме:9

Наименование:With rubber strip clamp ①35

Каталожный номер:801973330

Комплект:

Примечание:

№ на схеме:10

Наименование:Wiring harness from control box to control room

Каталожный номер:125813204

Комплект:

Примечание:

№ на схеме:11

Наименование:Wiring harness fixing bracket

Каталожный номер:125813420

Комплект:

Примечание:

№ на схеме:12

Наименование:Lighting system

Каталожный номер:125811111

Комплект:

Примечание:

№ на схеме:13

Наименование:Control box assembly

Каталожный номер:125813093

Комплект:

Примечание:

№ на схеме:14

Наименование:Battery box installation

Каталожный номер:125813899

Комплект:

Примечание:

№ на схеме:15

Наименование:Electric horn

Каталожный номер:803587307

Комплект:

Примечание:

№ на схеме:16

Наименование:With rubber strip clamp small 30

Каталожный номер:801905273

Комплект:

Примечание:

№ на схеме:17

Наименование:With rubber strip clamp

Каталожный номер:801905408

Комплект:

Примечание:

№ на схеме:18

Наименование:Girder wiring harness

Каталожный номер:125813094

Комплект:

Примечание:

№ на схеме:19

Наименование:speaker

Каталожный номер:803609935

Комплект:

Примечание:

№ на схеме:20

Наименование:Bolt M8X12

Каталожный номер:805047870

Комплект:GB/T16674.1-2004

Примечание:

№ на схеме:21

Наименование:Bolt M6X16 (Dacro)

Каталожный номер:805046481

Комплект:GB/T5783-2000

Примечание:

№ на схеме:22

Наименование:Speaker cover

Каталожный номер:125811705

Комплект:

Примечание:

№ на схеме:23

Наименование:Rear light bracket

Каталожный номер:125811693

Комплект:

Примечание:

№ на схеме:24

Наименование:Wiring harness from control box to lifting arm

Каталожный номер:125813160

Комплект:

Примечание:

№ на схеме:25

Наименование:Screw M5X16 (Dacro)

Каталожный номер:805140015

Комплект:GB/T818-2000

Примечание:

№ на схеме:26

Наименование:Washer 5 (Dacro)

Каталожный номер:805338380

Комплект:GB/T93-1987

Примечание:

№ на схеме:27

Наименование:Washer 5 (Dacro)

Каталожный номер:805338383

Комплект:GB/T97.1-2002

Примечание:
