Цилиндры крепления стрелы (часть 2)

Цилиндры крепления стрелы (часть 2)

← Цилиндры крепления стрелы (часть 1) Кабина в сборе 125815076 →

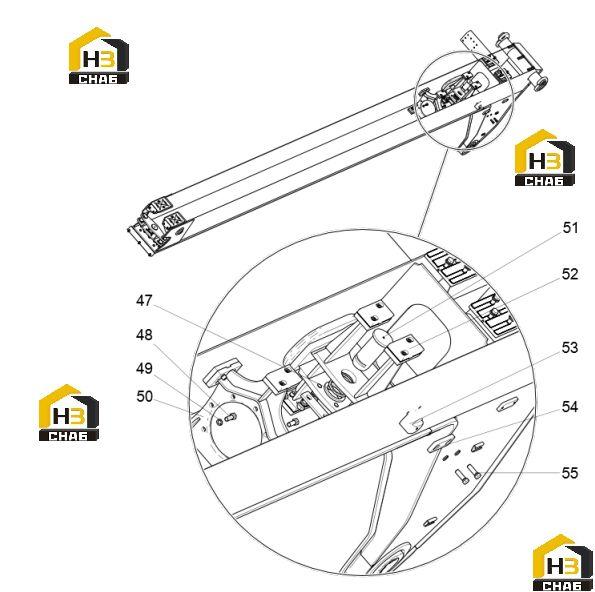

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:47
Наименование:Washer
Каталожный номер:125815284
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:48
Наименование:Bolt M16X45
Каталожный номер:805006280
Комплект:7
Примечание:
0 ₽
шт
№ на схеме:49
Наименование:Washer 16
Каталожный номер:805338263
Комплект:11
Примечание:
0 ₽
шт
№ на схеме:50
Наименование:Coupling frame
Каталожный номер:125815233
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:51
Наименование:Pin
Каталожный номер:125815302
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:52
Наименование:Connection frame
Каталожный номер:125815259
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:53
Наименование:Axis
Каталожный номер:125815266
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:54
Наименование:Connect the shaft pressure plate
Каталожный номер:125815183
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:55
Наименование:Bolt M16X50
Каталожный номер:805006290
Комплект:4
Примечание:GB/T5783-2000
