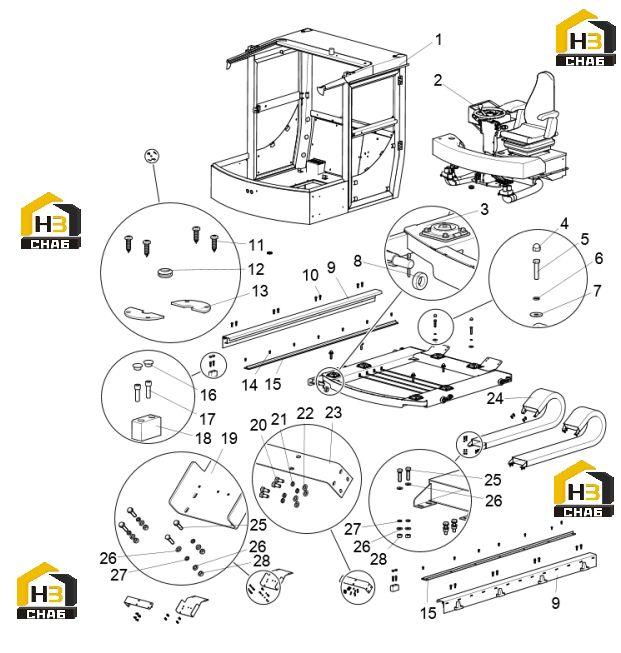

Кабина в сборе 125815076

← Цилиндры крепления стрелы (часть 2) Система электрики 125814566 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Cab main structure

Каталожный номер:802154688

Комплект:1

Примечание:

№ на схеме:2

Наименование:Cab interior accessory assembly

Каталожный номер:125811154

Комплект:1

Примечание:

№ на схеме:3

Наименование:Tray

Каталожный номер:125815058

Комплект:1

Примечание:

№ на схеме:4

Наименование:M16 rubber cap

Каталожный номер:125813058

Комплект:6

Примечание:

№ на схеме:5

Наименование:Bolt M16X70

Каталожный номер:805048605

Комплект:6

Примечание:GB/T5781-2000

№ на схеме:6

Наименование:Washer 16

Каталожный номер:805338263

Комплект:6

Примечание:GB/T93-1987

№ на схеме:7

Наименование:Washer 16

Каталожный номер:805338273

Комплект:6

Примечание:GB/T96.1-2002

№ на схеме:8

Наименование:Spacer

Каталожный номер:125813101

Комплект:1

Примечание:

№ на схеме:9

Наименование:Guard plate

Каталожный номер:125815069

Комплект:2

Примечание:

№ на схеме:10

Наименование:Bolt M12X35

Каталожный номер:805047689

Комплект:16

Примечание:GB/T16674.1-2004

№ на схеме:11

Наименование:Screw ST4.2×16-C-H

Каталожный номер:227100142

Комплект:8

Примечание:

№ на схеме:12

Наименование:Over-the-wire retainer

Каталожный номер:125813057

Комплект:2

Примечание:

№ на схеме:13

Наименование:Half round flange

Каталожный номер:125813055

Комплект:4

Примечание:

№ на схеме:14

Наименование:Bolt M10X20

Каталожный номер:805046576

Комплект:14

Примечание:GB/T16674.1-2004

№ на схеме:15

Наименование:Chute

Каталожный номер:125815060

Комплект:2

Примечание:

№ на схеме:16

Наименование:Plug

Каталожный номер:125813685

Комплект:4

Примечание:

№ на схеме:17

Наименование:Screw M12X40

Каталожный номер:805100047

Комплект:4

Примечание:GB/T70.1-2008

№ на схеме:18

Наименование:Limit block

Каталожный номер:125811885

Комплект:2

Примечание:

№ на схеме:19

Наименование:Tow chain fixing plate

Каталожный номер:125815074

Комплект:2

Примечание:

№ на схеме:20

Наименование:Bolt M10X25

Каталожный номер:805011330

Комплект:8

Примечание:GB/T5783-2000

№ на схеме:21

Наименование:Washer 10

Каталожный номер:805338260

Комплект:8

Примечание:GB/T93-1987

№ на схеме:22

Наименование:Washer 10

Каталожный номер:805338278

Комплект:8

Примечание:GB/T97.1-2002

№ на схеме:23

Наименование:Energy chain bracket

Каталожный номер:125815075

Комплект:2

Примечание:

№ на схеме:24

Наименование:Energy chain

Каталожный номер:802156458

Комплект:2

Примечание:

№ на схеме:25

Наименование:Bolt M8X30

Каталожный номер:805046510

Комплект:24

Примечание:GB/T5783-2000

№ на схеме:26

Наименование:Washer 8

Каталожный номер:805338276

Комплект:48

Примечание:GB/T97.1-2002

№ на схеме:27

Наименование:Washer 8

Каталожный номер:805338259

Комплект:24

Примечание:GB/T93-1987

№ на схеме:28

Наименование:Nut M8

Каталожный номер:805200045

Комплект:24

Примечание:GB/T6170-2000
