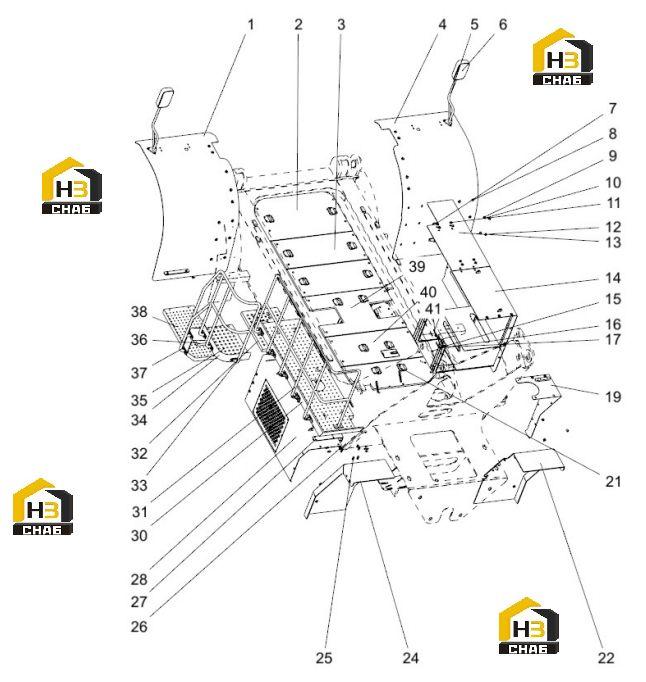

Платформа в сборе 125815481

← Шина и диск 127000798 Двигатель в сборе 125815132 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Left front wheel cover

Каталожный номер:125815480

Комплект:1

Примечание:

№ на схеме:2

Наименование:cover

Каталожный номер:125815474

Комплект:1

Примечание:

№ на схеме:3

Наименование:cover two

Каталожный номер:125815471

Комплект:2

Примечание:

№ на схеме:4

Наименование:Right front wheel cover

Каталожный номер:125815489

Комплект:1

Примечание:

№ на схеме:5

Наименование:rearview mirror bracket

Каталожный номер:125801084

Комплект:1

Примечание:

№ на схеме:6

Наименование:rearview mirror

Каталожный номер:125801085

Комплект:1

Примечание:

№ на схеме:7

Наименование:Bending

Каталожный номер:125811658

Комплект:2

Примечание:

№ на схеме:8

Наименование:Bolt M12X40

Каталожный номер:805046736

Комплект:6

Примечание:GB/116674.1-2004

№ на схеме:9

Наименование:Washer 12

Каталожный номер:805300113

Комплект:6

Примечание:GB/196.1-2002

№ на схеме:10

Наименование:Bolt M12X25

Каталожный номер:805046466

Комплект:7

Примечание:GB/116674.1-2004

№ на схеме:11

Наименование:Bolt M12X55

Каталожный номер:805048021

Комплект:1

Примечание:GB/116674.1-2004

№ на схеме:12

Наименование:Bolt M12X20

Каталожный номер:805047714

Комплект:12

Примечание:GB/116674.1-2004

№ на схеме:13

Наименование:Radiator cover

Каталожный номер:125815465

Комплект:1

Примечание:

№ на схеме:14

Наименование:Right side shield two

Каталожный номер:125815494

Комплект:1

Примечание:

№ на схеме:15

Наименование:connection structure

Каталожный номер:125815470

Комплект:2

Примечание:

№ на схеме:16

Наименование:Washer 16

Каталожный номер:805339282

Комплект:1

Примечание:GB/193-1987

№ на схеме:17

Наименование:Bolt M16X30

Каталожный номер:805006417

Комплект:1

Примечание:GB/15783-2000

№ на схеме:18

Наименование:Nut M16

Каталожный номер:805238671

Комплект:2

Примечание:GB/16187.1-2000

№ на схеме:19

Наименование:Right side shield assembly

Каталожный номер:125815485

Комплект:1

Примечание:

№ на схеме:20

Наименование:Bolt M16X40

Каталожный номер:805047719

Комплект:2

Примечание:GB/116674.1-2004

№ на схеме:21

Наименование:cover one

Каталожный номер:125815487

Комплект:1

Примечание:

№ на схеме:22

Наименование:Right rear wheel cover

Каталожный номер:125815459

Комплект:1

Примечание:

№ на схеме:23

Наименование:Bolt M12X30

Каталожный номер:805046483

Комплект:2

Примечание:GB/116674.1-2004

№ на схеме:24

Наименование:Left rear wheel cover

Каталожный номер:125815440

Комплект:1

Примечание:

№ на схеме:25

Наименование:Nut M12

Каталожный номер:805200297

Комплект:6

Примечание:GB/16187.1-2000

№ на схеме:26

Наименование:X Bolt M12X35

Каталожный номер:805047689

Комплект:4

Примечание:GB/116674.1-2004

№ на схеме:27

Наименование:bracket

Каталожный номер:125811665

Комплект:3

Примечание:

№ на схеме:28

Наименование:left side guard

Каталожный номер:125815457

Комплект:1

Примечание:

№ на схеме:29

Наименование:bracket

Каталожный номер:125811662

Комплект:1

Примечание:

№ на схеме:30

Наименование:pedal five

Каталожный номер:125815467

Комплект:1

Примечание:

№ на схеме:31

Наименование:Escalator Three

Каталожный номер:125815436

Комплект:1

Примечание:

№ на схеме:32

Наименование:Spare parts box

Каталожный номер:125815432

Комплект:1

Примечание:

№ на схеме:33

Наименование:escalator one

Каталожный номер:125815449

Комплект:1

Примечание:

№ на схеме:34

Наименование:fixed plate

Каталожный номер:125815468

Комплект:1

Примечание:

№ на схеме:35

Наименование:pedal three

Каталожный номер:125815442

Комплект:1

Примечание:

№ на схеме:36

Наименование:pedal two

Каталожный номер:125815441

Комплект:1

Примечание:

№ на схеме:37

Наименование:Bolt M12X45

Каталожный номер:805048019

Комплект:1

Примечание:GB/116674.1-2004

№ на схеме:38

Наименование:first level pedal

Каталожный номер:125815446

Комплект:1

Примечание:

№ на схеме:39

Наименование:cover three

Каталожный номер:125815452

Комплект:1

Примечание:

№ на схеме:40

Наименование:cover four

Каталожный номер:125815453

Комплект:1

Примечание:

№ на схеме:41

Наименование:Washer 16

Каталожный номер:805338274

Комплект:1

Примечание:GB/196.1-2002
