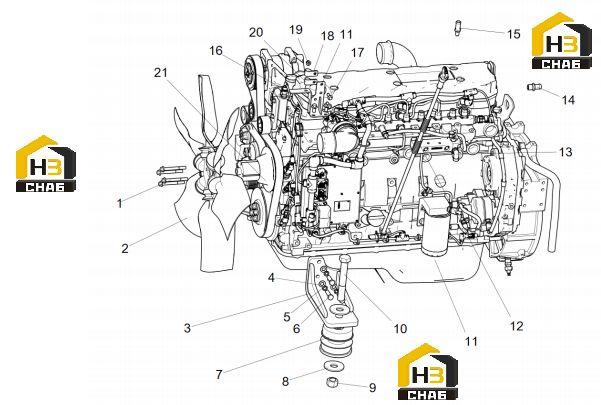

Двигатель в сборе 125815132

← Платформа в сборе 125815481 Бак топливный с комплектующими 125815084 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Bolt M10X85

Каталожный номер:805048014

Комплект:4

Примечание:

№ на схеме:2

Наименование:WFCN20F00061 Fan

Каталожный номер:127000635

Комплект:1

Примечание:

№ на схеме:3

Наименование:Engine mount II

Каталожный номер:125815123

Комплект:1

Примечание:

№ на схеме:4

Наименование:Washer 12

Каталожный номер:805338280

Комплект:6

Примечание:GB/197.1-2002

№ на схеме:5

Наименование:Washer 12

Каталожный номер:805338261

Комплект:6

Примечание:GB/193-1987

№ на схеме:6

Наименование:Bolt M12X40

Каталожный номер:805006287

Комплект:6

Примечание:GB/15783-2000

№ на схеме:7

Наименование:Engine support

Каталожный номер:800163928

Комплект:2

Примечание:

№ на схеме:8

Наименование:Washer 24

Каталожный номер:805338393

Комплект:4

Примечание:GB/196.1-2002

№ на схеме:9

Наименование:Nut M24

Каталожный номер:805203192

Комплект:2

Примечание:GB/16170-2000

№ на схеме:10

Наименование:Bolt M24X160

Каталожный номер:805004838

Комплект:2

Примечание:GB/15782-2000

№ на схеме:11

Наименование:engine

Каталожный номер:800168768

Комплект:1

Примечание:9236.7-0240-31

№ на схеме:12

Наименование:EW16 Bellows

Каталожный номер:803705006

Комплект:2

Примечание:

№ на схеме:13

Наименование:linker body

Каталожный номер:126701192

Комплект:1

Примечание:

№ на схеме:14

Наименование:Heater connector

Каталожный номер:125812997

Комплект:1

Примечание:

№ на схеме:15

Наименование:Heater connector

Каталожный номер:125815134

Комплект:1

Примечание:

№ на схеме:16

Наименование:Bolt M10X20

Каталожный номер:805046576

Комплект:2

Примечание:GB/116674.1-2004

№ на схеме:17

Наименование:Bolt M8X25

Каталожный номер:805049630

Комплект:2

Примечание:GB/116674.1-2004

№ на схеме:18

Наименование:With rubber strip clamp

Каталожный номер:801905272

Комплект:1

Примечание:

№ на схеме:19

Наименование:Nut M8

Каталожный номер:805238407

Комплект:2

Примечание:GB/16187.1-2000

№ на схеме:20

Наименование:Clamp with rubber strip

Каталожный номер:801968716

Комплект:1

Примечание:

№ на схеме:21

Наименование:Engine mount I

Каталожный номер:125815119

Комплект:1

Примечание:
