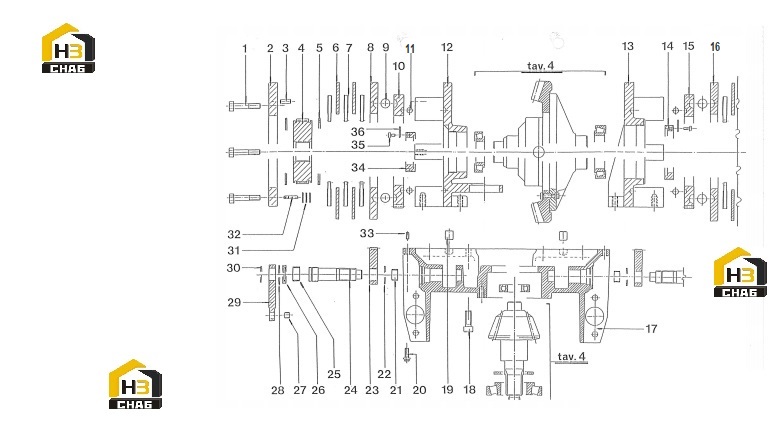

Узел тормозной

← Дифференциал Мост рулевого управления →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Screw

Каталожный номер:V20.268042

Комплект:12

Примечание:

№ на схеме:2

Наименование:Brake cover

Каталожный номер:AB9.268015

Комплект:2

Примечание:

№ на схеме:3

Наименование:Pin

Каталожный номер:S06.126419

Комплект:4

Примечание:

№ на схеме:4

Наименование:Brake hub

Каталожный номер:AH1.268011

Комплект:4

Примечание:

№ на схеме:5

Наименование:Snap ring

Каталожный номер:S03.126411

Комплект:4

Примечание:

№ на схеме:6

Наименование:Brake disk

Каталожный номер:D02.126367

Комплект:6

Примечание:

№ на схеме:7

Наименование:Steel disk

Каталожный номер:AC4.126409

Комплект:4

Примечание:

№ на схеме:8

Наименование:Left balls plate

Каталожный номер:AD5.268009

Комплект:1

Примечание:

№ на схеме:9

Наименование:Ball

Каталожный номер:C21.126364

Комплект:10

Примечание:

№ на схеме:10

Наименование:Left central balls plate

Каталожный номер:AD5.268013

Комплект:1

Примечание:

№ на схеме:11

Наименование:Ball

Каталожный номер:C21.268031

Комплект:102

Примечание:

№ на схеме:12

Наименование:Brake housing

Каталожный номер:GB8.268002

Комплект:1

Примечание:

№ на схеме:13

Наименование:Brake housing

Каталожный номер:GB8.268003

Комплект:1

Примечание:

№ на схеме:14

Наименование:Nut

Каталожный номер:AD2.268035

Комплект:1

Примечание:

№ на схеме:15

Наименование:Right central balls plate

Каталожный номер:AD5.268012

Комплект:1

Примечание:

№ на схеме:16

Наименование:Rifht balls plate

Каталожный номер:AD5.268008

Комплект:1

Примечание:

№ на схеме:17

Наименование:Brake support

Каталожный номер:GAO.268001

Комплект:1

Примечание:

№ на схеме:18

Наименование:Screw

Каталожный номер:VD5.126462

Комплект:16

Примечание:

№ на схеме:19

Наименование:Pin

Каталожный номер:S06.240054

Комплект:4

Примечание:

№ на схеме:20

Наименование:Screw

Каталожный номер:VD5.170296

Комплект:28

Примечание:

№ на схеме:21

Наименование:Bush

Каталожный номер:C17.126374

Комплект:2

Примечание:

№ на схеме:22

Наименование:Snap ring

Каталожный номер:S03.181007

Комплект:2

Примечание:

№ на схеме:23

Наименование:Toothed sector

Каталожный номер:AG9.268010

Комплект:2

Примечание:

№ на схеме:24

Наименование:Brake shaft

Каталожный номер:AB5.268005

Комплект:2

Примечание:

№ на схеме:25

Наименование:Bush

Каталожный номер:C17.126366

Комплект:2

Примечание:

№ на схеме:26

Наименование:Oil seal

Каталожный номер:P10.225273

Комплект:2

Примечание:

№ на схеме:27

Наименование:Bush

Каталожный номер:C17.126475

Комплект:2

Примечание:

№ на схеме:28

Наименование:Snap ring

Каталожный номер:S02.240057

Комплект:2

Примечание:

№ на схеме:29

Наименование:Brake lever

Каталожный номер:AB5.268006

Комплект:2

Примечание:

№ на схеме:30

Наименование:Snap ring

Каталожный номер:S03.125035

Комплект:2

Примечание:

№ на схеме:31

Наименование:Spacer

Каталожный номер:AA7.126542

Комплект:18

Примечание:

№ на схеме:31

Наименование:Disc spring

Каталожный номер:M02.126375

Комплект:54

Примечание:

№ на схеме:32

Наименование:Spring pin

Каталожный номер:VD5.126426

Комплект:6

Примечание:

№ на схеме:33

Наименование:Pin

Каталожный номер:S06.126419

Комплект:2

Примечание:

№ на схеме:34

Наименование:Nut

Каталожный номер:AD2.268034

Комплект:1

Примечание:

№ на схеме:35

Наименование:Lockwasher

Каталожный номер:R02.200019

Комплект:4

Примечание:

№ на схеме:35

Наименование:Screw

Каталожный номер:V20.161020

Комплект:4

Примечание:

№ на схеме:36

Наименование:Lock

Каталожный номер:AD7.268041

Комплект:2

Примечание:
