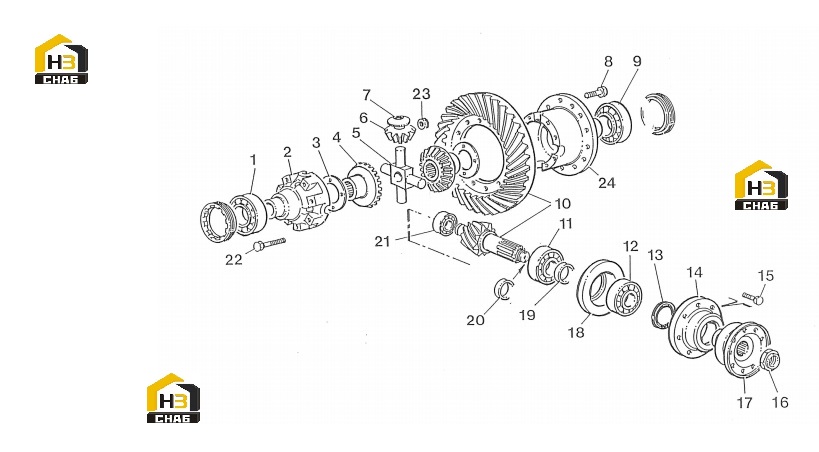

Дифференциал

← Комплектующие редуктора Узел тормозной →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Bearing

Каталожный номер:C10.268022

Комплект:1

Примечание:

№ на схеме:2

Наименование:Plain half case

Каталожный номер:S15.268018

Комплект:1

Примечание:

№ на схеме:3

Наименование:Washer

Каталожный номер:R12.268026

Комплект:2

Примечание:

№ на схеме:4

Наименование:Gear

Каталожный номер:I03.268024

Комплект:2

Примечание:

№ на схеме:5

Наименование:Spider

Каталожный номер:C24.268023

Комплект:1

Примечание:

№ на схеме:6

Наименование:Pinion

Каталожный номер:I02.268025

Комплект:4

Примечание:

№ на схеме:7

Наименование:Washer

Каталожный номер:R12.268027

Комплект:4

Примечание:

№ на схеме:8

Наименование:Screw

Каталожный номер:VD5.268036

Комплект:12

Примечание:

№ на схеме:9

Наименование:Bearing

Каталожный номер:C10.243015

Комплект:1

Примечание:

№ на схеме:10

Наименование:Pinion-ring gear

Каталожный номер:I01.268017

Комплект:-

Примечание:7/33

№ на схеме:10

Наименование:Pinion-ring gear

Каталожный номер:I01.268016

Комплект:1

Примечание:8/33

№ на схеме:11

Наименование:Bearing

Каталожный номер:C10.268020

Комплект:1

Примечание:

№ на схеме:12

Наименование:Bearing

Каталожный номер:C10.126080

Комплект:1

Примечание:

№ на схеме:13

Наименование:Oil seal

Каталожный номер:P10.126460

Комплект:1

Примечание:

№ на схеме:14

Наименование:Cover

Каталожный номер:AB9.268004

Комплект:1

Примечание:

№ на схеме:15

Наименование:Screw

Каталожный номер:VD5.126462

Комплект:8

Примечание:

№ на схеме:16

Наименование:Nut

Каталожный номер:D11.126074

Комплект:1

Примечание:

№ на схеме:17

Наименование:Flange

Каталожный номер:AC9.268038

Комплект:1

Примечание:ASA 18G0

№ на схеме:18

Наименование:Spacer

Каталожный номер:AA7.268037

Комплект:1

Примечание:

№ на схеме:19

Наименование:Shim

Каталожный номер:S16.126353

Комплект:AR

Примечание:1.3 mm

№ на схеме:19

Наименование:Shim

Каталожный номер:S16.126352

Комплект:AR

Примечание:1.2 mm

№ на схеме:19

Наименование:Shim

Каталожный номер:S16.126095

Комплект:AR

Примечание:1.1 mm

№ на схеме:19

Наименование:Spacer

Каталожный номер:S16.126079

Комплект:1

Примечание:11.1 mm

№ на схеме:20

Наименование:Spacer

Каталожный номер:AA7.268082

Комплект:1

Примечание:

№ на схеме:21

Наименование:Bearing

Каталожный номер:C13.268021

Комплект:1

Примечание:

№ на схеме:22

Наименование:Screw

Каталожный номер:V27.125252

Комплект:12

Примечание:

№ на схеме:23

Наименование:Nut

Каталожный номер:DD5.268061

Комплект:12

Примечание:

№ на схеме:24

Наименование:DIFFERENTIAL ASSEMBLY

Каталожный номер:SSD.268040

Комплект:-

Примечание:(Item 2/3/4/5/6/7/22)

№ на схеме:24

Наименование:Flange half case

Каталожный номер:S15.268019

Комплект:1

Примечание:
