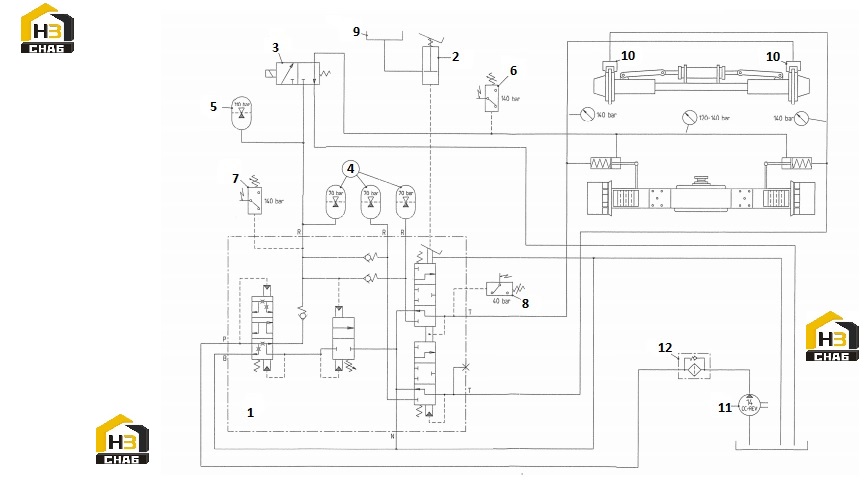

Схема тормозной системы

Схема тормозной системы

← Схема гидравлическая Система аккумуляторов с комплектующими рамы →
Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Brake pedal
Каталожный номер:2577.744001
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Brake pedal with pump
Каталожный номер:2577.744002
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Parking brake solenoid valve
Каталожный номер:2266.963503
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Hydraulic accumulator
Каталожный номер:2302.744002
Комплект:3
Примечание:(0.5 I)
0 ₽
шт
№ на схеме:5
Наименование:Hydraulic accumulator
Каталожный номер:2302.744001
Комплект:1
Примечание:(0.7 I)
0 ₽
шт
№ на схеме:6
Наименование:Pressure switch for inching and parking pil. I.
Каталожный номер:2870.734501
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Pressure switch for brake pilot light
Каталожный номер:2870.734501
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Pressure switch for inching and stop lights
Каталожный номер:2870.734501
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Brake oil tank
Каталожный номер:29860182
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Brake caliper
Каталожный номер:2485.614001
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Hydraulic pump
Каталожный номер:2204.933505
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Hydraulic oil filter
Каталожный номер:2470.543502
Комплект:1
Примечание:
