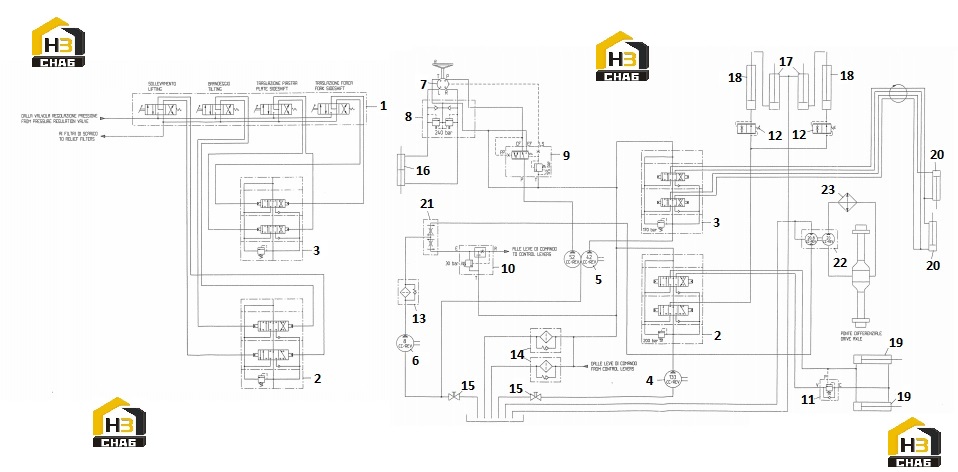

Схема гидравлическая

← Цилиндр телескопический Схема тормозной системы →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Control levers

Каталожный номер:2185.613502

Комплект:1

Примечание:

№ на схеме:2

Наименование:Hydraulic control system

Каталожный номер:29860061

Комплект:1

Примечание:

№ на схеме:3

Наименование:Hydraulic control system

Каталожный номер:29860553

Комплект:1

Примечание:

№ на схеме:4

Наименование:Hydraulic pump

Каталожный номер:29860089

Комплект:1

Примечание:

№ на схеме:5

Наименование:Double hydraulic pump

Каталожный номер:2204.793501

Комплект:1

Примечание:

№ на схеме:6

Наименование:Hydraulic pump

Каталожный номер:-

Комплект:1

Примечание:see motor

№ на схеме:7

Наименование:Hydraulic drive

Каталожный номер:2171.793501

Комплект:1

Примечание:

№ на схеме:8

Наименование:Antishock valve

Каталожный номер:2266903502

Комплект:1

Примечание:

№ на схеме:9

Наименование:Priority valve

Каталожный номер:2266903501

Комплект:1

Примечание:

№ на схеме:10

Наименование:Pressure regulation valve

Каталожный номер:2266.673502

Комплект:1

Примечание:

№ на схеме:11

Наименование:Overcenter valve

Каталожный номер:2266.793502

Комплект:1

Примечание:

№ на схеме:12

Наименование:Lowering deceleration valve

Каталожный номер:29860534

Комплект:2

Примечание:

№ на схеме:13

Наименование:High pressure hydraulic oil filter

Каталожный номер:2470.543502

Комплект:1

Примечание:

№ на схеме:14

Наименование:Relief hydraulic oil filter

Каталожный номер:2470.543501

Комплект:2

Примечание:

№ на схеме:15

Наименование:Gate valve

Каталожный номер:2900.067

Комплект:2

Примечание:

№ на схеме:16

Наименование:Steering cylinder

Каталожный номер:2144.832501

Комплект:1

Примечание:

№ на схеме:17

Наименование:Free lift cylinder

Каталожный номер:2144.791502

Комплект:2

Примечание:

№ на схеме:18

Наименование:Lifting cylinder

Каталожный номер:2144.831507

Комплект:2

Примечание:

№ на схеме:19

Наименование:Titting cylinder

Каталожный номер:2144.836001

Комплект:2

Примечание:

№ на схеме:20

Наименование:Sideshift cylinder

Каталожный номер:2144.831524

Комплект:2

Примечание:

№ на схеме:21

Наименование:Flow divider

Каталожный номер:2266.733504

Комплект:1

Примечание:

№ на схеме:22

Наименование:Motor pump

Каталожный номер:2194.733501

Комплект:1

Примечание:

№ на схеме:23

Наименование:Heat exchanger

Каталожный номер:2225.733501

Комплект:1

Примечание:
