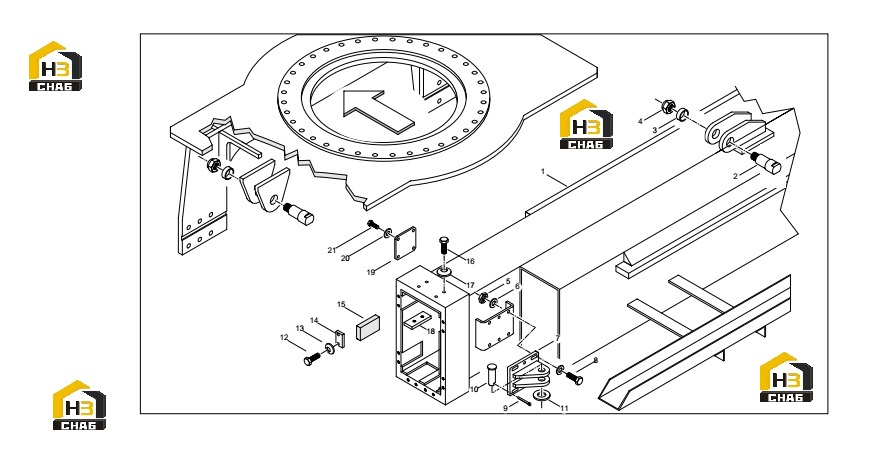

Рама фиксированная 20.a030.006

← Балка телескопическая спредера правая и левая 20.a020.026 Подшипник поворотный спредера 20.b010.005 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:fixed frame

Каталожный номер:-

Комплект:1

Примечание:

№ на схеме:2

Наименование:pin

Каталожный номер:4M.00515

Комплект:2

Примечание:

№ на схеме:3

Наименование:spacer

Каталожный номер:4M.00788

Комплект:2

Примечание:

№ на схеме:4

Наименование:self-locking nut

Каталожный номер:2900.080.0005

Комплект:2

Примечание:

№ на схеме:5

Наименование:nut

Каталожный номер:2900.070.0017

Комплект:12

Примечание:

№ на схеме:6

Наименование:spring washer

Каталожный номер:2900.115.0007

Комплект:24

Примечание:

№ на схеме:7

Наименование:support

Каталожный номер:-

Комплект:2

Примечание:

№ на схеме:8

Наименование:screw

Каталожный номер:2900.005.0098

Комплект:12

Примечание:

№ на схеме:9

Наименование:split pin

Каталожный номер:2900.170.0007

Комплект:2

Примечание:

№ на схеме:10

Наименование:pin

Каталожный номер:4M.00516

Комплект:2

Примечание:

№ на схеме:11

Наименование:washer

Каталожный номер:2900.111.0034

Комплект:4

Примечание:

№ на схеме:12

Наименование:screw

Каталожный номер:2900.005.0076

Комплект:24

Примечание:

№ на схеме:13

Наименование:lock washer

Каталожный номер:2900.130.0005

Комплект:24

Примечание:

№ на схеме:14

Наименование:lock

Каталожный номер:4M.00542

Комплект:12

Примечание:

№ на схеме:15

Наименование:shoe

Каталожный номер:4M.00540

Комплект:12

Примечание:

№ на схеме:16

Наименование:screw

Каталожный номер:2900.005.0106

Комплект:8

Примечание:

№ на схеме:17

Наименование:lock washer

Каталожный номер:2900.130.0005

Комплект:8

Примечание:

№ на схеме:18

Наименование:gib

Каталожный номер:4M.00545

Комплект:4

Примечание:

№ на схеме:19

Наименование:cover

Каталожный номер:-

Комплект:2

Примечание:

№ на схеме:20

Наименование:washer

Каталожный номер:2900.111.0022

Комплект:8

Примечание:

№ на схеме:21

Наименование:screw

Каталожный номер:2900.005.0076

Комплект:8

Примечание:
