Балка телескопическая спредера правая и левая 20.a020.026

← Рама бокового сдвига спредера 20.a010.006 Рама фиксированная 20.a030.006 →

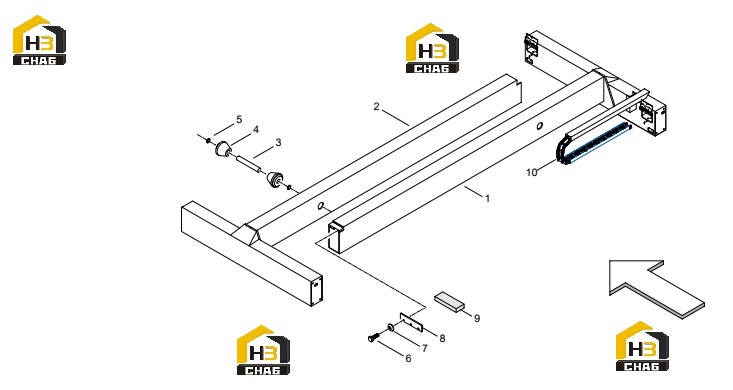

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:arm

Каталожный номер:-

Комплект:1

Примечание:

№ на схеме:2

Наименование:arm

Каталожный номер:-

Комплект:1

Примечание:

№ на схеме:3

Наименование:pin

Каталожный номер:4M.00515

Комплект:2

Примечание:

№ на схеме:4

Наименование:bushing

Каталожный номер:G0194T

Комплект:4

Примечание:

№ на схеме:5

Наименование:lockwasher

Каталожный номер:2900.145.0020

Комплект:4

Примечание:

№ на схеме:6

Наименование:screw

Каталожный номер:2900.005.0076

Комплект:6

Примечание:

№ на схеме:7

Наименование:washer

Каталожный номер:29000.111.0002

Комплект:6

Примечание:

№ на схеме:8

Наименование:lock

Каталожный номер:4M.00542

Комплект:2

Примечание:

№ на схеме:9

Наименование:shoe

Каталожный номер:4M.00541

Комплект:2

Примечание:

№ на схеме:10

Наименование:cable conveyor

Каталожный номер:-

Комплект:2

Примечание:
