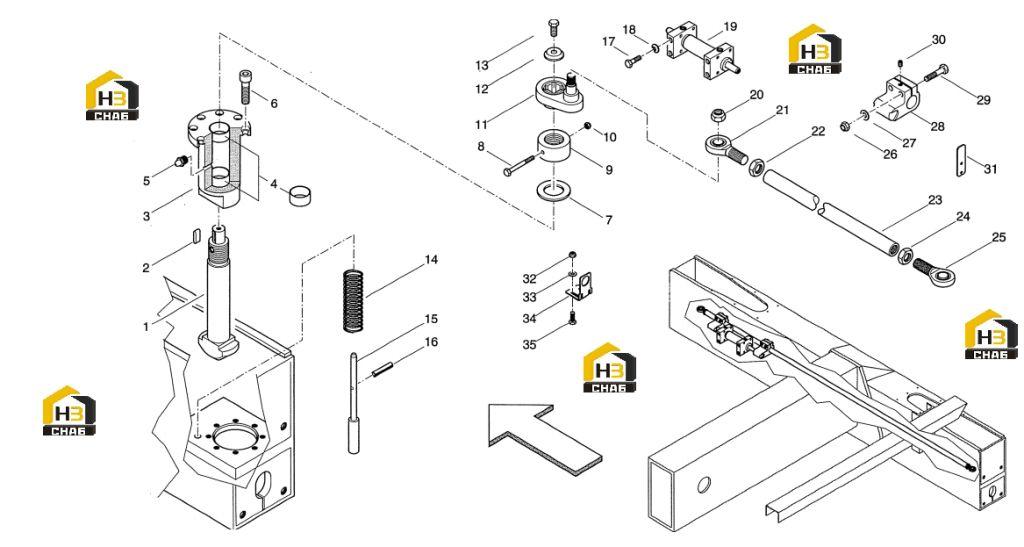

Цилиндр поворотного замка (часть 1)

← Мотор гидравлический Цилиндр раскрытия спредера →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:01

Наименование:hook

Каталожный номер:M7134T

Комплект:4

Примечание:

№ на схеме:02

Наименование:key

Каталожный номер:2900.185.0001

Комплект:4

Примечание:

№ на схеме:03

Наименование:bushing housing

Каталожный номер:M7230T

Комплект:4

Примечание:

№ на схеме:04

Наименование:bearing

Каталожный номер:2229.040.0001

Комплект:8

Примечание:

№ на схеме:05

Наименование:screw

Каталожный номер:2900.015.0029

Комплект:24

Примечание:

№ на схеме:06

Наименование:lubricator

Каталожный номер:29385003

Комплект:4

Примечание:

№ на схеме:07

Наименование:washer

Каталожный номер:M7176T

Комплект:4

Примечание:

№ на схеме:08

Наименование:screw

Каталожный номер:2900.005.0009

Комплект:4

Примечание:

№ на схеме:09

Наименование:pipe coupling

Каталожный номер:M7175T

Комплект:10

Примечание:

№ на схеме:10

Наименование:self-locking nut

Каталожный номер:2900.080.0008

Комплект:8

Примечание:

№ на схеме:11

Наименование:driving gear

Каталожный номер:M7216T

Комплект:4

Примечание:

№ на схеме:12

Наименование:washer

Каталожный номер:M7188T

Комплект:4

Примечание:

№ на схеме:13

Наименование:screw

Каталожный номер:2900.005.0008

Комплект:4

Примечание:

№ на схеме:14

Наименование:spring

Каталожный номер:2900.220.0001

Комплект:4

Примечание:

№ на схеме:15

Наименование:detector

Каталожный номер:M7186T

Комплект:4

Примечание:

№ на схеме:16

Наименование:taper pin

Каталожный номер:2900.160.0002

Комплект:4

Примечание:

№ на схеме:17

Наименование:screw

Каталожный номер:2900.005.0085

Комплект:8

Примечание:

№ на схеме:18

Наименование:lock washer

Каталожный номер:2900.130.0003

Комплект:8

Примечание:

№ на схеме:19

Наименование:twist-lock cylinder

Каталожный номер:2144.090.0003

Комплект:4

Примечание:

№ на схеме:20

Наименование:self-locking nut

Каталожный номер:2900.080.0003

Комплект:4

Примечание:

№ на схеме:21

Наименование:terminal tube

Каталожный номер:29385032

Комплект:2

Примечание:

№ на схеме:22

Наименование:nut

Каталожный номер:2900.070.0001

Комплект:2

Примечание:

№ на схеме:23

Наименование:connection bar

Каталожный номер:M7193T

Комплект:2

Примечание:

№ на схеме:24

Наименование:nut

Каталожный номер:22040038

Комплект:2

Примечание:

№ на схеме:25

Наименование:terminal tube

Каталожный номер:29385033

Комплект:2

Примечание:

№ на схеме:26

Наименование:self-locking nut

Каталожный номер:2900.080.0011

Комплект:8

Примечание:

№ на схеме:27

Наименование:flat washer

Каталожный номер:2900.111.0018

Комплект:8

Примечание:

№ на схеме:28

Наименование:collar

Каталожный номер:M7261T

Комплект:4

Примечание:

№ на схеме:29

Наименование:screw

Каталожный номер:2900.005.0074

Комплект:8

Примечание:

№ на схеме:30

Наименование:screw

Каталожный номер:2900.035.0007

Комплект:4

Примечание:

№ на схеме:31

Наименование:plate

Каталожный номер:M7664T

Комплект:2

Примечание:

№ на схеме:32

Наименование:self-locking nut

Каталожный номер:2900.080.0012

Комплект:16

Примечание:

№ на схеме:33

Наименование:washer

Каталожный номер:2900.111.0002

Комплект:16

Примечание:

№ на схеме:34

Наименование:support

Каталожный номер:M7580T

Комплект:8

Примечание:

№ на схеме:35

Наименование:screw

Каталожный номер:2900.005.0110

Комплект:16

Примечание:
