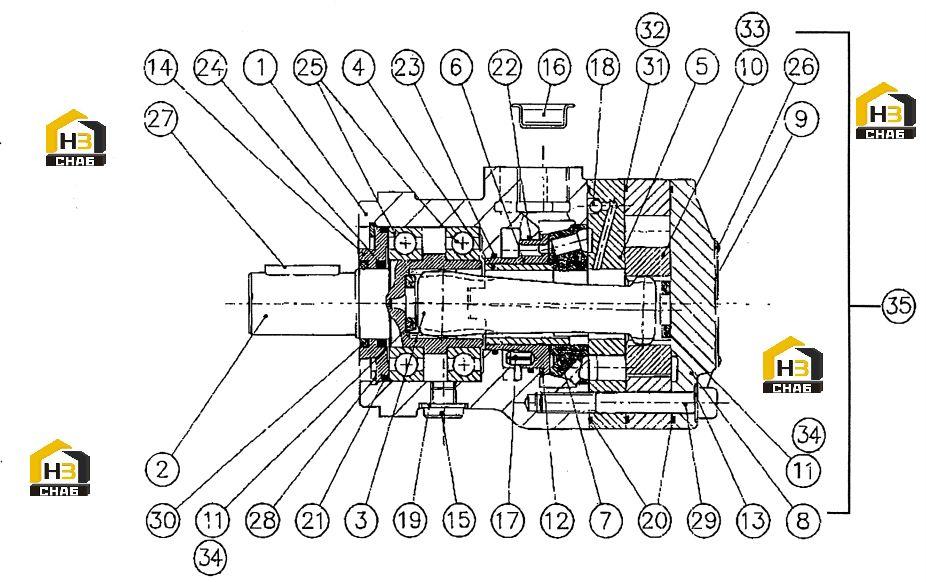

Мотор гидравлический

← Муфта фланцевая Цилиндр поворотного замка (часть 1) →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:01

Наименование:casing

Каталожный номер:1B.3010450000

Комплект:1

Примечание:

№ на схеме:02

Наименование:shaft

Каталожный номер:1B.3031000000

Комплект:1

Примечание:

№ на схеме:03

Наименование:coupling

Каталожный номер:1B.3040120000

Комплект:1

Примечание:

№ на схеме:04

Наименование:coupling

Каталожный номер:1B.3040490000

Комплект:1

Примечание:

№ на схеме:05

Наименование:manifold

Каталожный номер:1B.3060090000

Комплект:1

Примечание:

№ на схеме:06

Наименование:distributor

Каталожный номер:1B.3070070000

Комплект:1

Примечание:

№ на схеме:07

Наименование:distributor

Каталожный номер:1B.3070080000

Комплект:1

Примечание:

№ на схеме:08

Наименование:lower cover

Каталожный номер:1B.3090040000

Комплект:1

Примечание:

№ на схеме:09

Наименование:name plate

Каталожный номер:1B.3110010000

Комплект:1

Примечание:

№ на схеме:10

Наименование:needle roller

Каталожный номер:1B.4010145000

Комплект:1

Примечание:

№ на схеме:11

Наименование:expansion plug

Каталожный номер:1B.3140030000

Комплект:2

Примечание:

№ на схеме:12

Наименование:lockwasher

Каталожный номер:1B.3150150000

Комплект:1

Примечание:

№ на схеме:13

Наименование:washer

Каталожный номер:1B.3160350000

Комплект:7

Примечание:

№ на схеме:14

Наименование:cover

Каталожный номер:1B.3170110000

Комплект:1

Примечание:

№ на схеме:15

Наименование:cap

Каталожный номер:1B.4030030000

Комплект:1

Примечание:

№ на схеме:16

Наименование:cap

Каталожный номер:1B.4030070000

Комплект:2

Примечание:

№ на схеме:17

Наименование:plug

Каталожный номер:1B.4040150000

Комплект:1

Примечание:

№ на схеме:18

Наименование:ball

Каталожный номер:1B.4050010000

Комплект:2

Примечание:

№ на схеме:19

Наименование:washer

Каталожный номер:1B.4060220000

Комплект:1

Примечание:

№ на схеме:20

Наименование:o-ring

Каталожный номер:1B.4100070000

Комплект:2

Примечание:

№ на схеме:21

Наименование:o-ring

Каталожный номер:1B.4100390000

Комплект:1

Примечание:

№ на схеме:22

Наименование:o-ring

Каталожный номер:1B.4100370000

Комплект:1

Примечание:

№ на схеме:23

Наименование:o-ring

Каталожный номер:1B.4100150000

Комплект:1

Примечание:

№ на схеме:24

Наименование:o-ring

Каталожный номер:1B.4105030000

Комплект:1

Примечание:

№ на схеме:25

Наименование:ball bearing

Каталожный номер:1B.4130220000

Комплект:2

Примечание:

№ на схеме:26

Наименование:rivet

Каталожный номер:1B.4150010000

Комплект:2

Примечание:

№ на схеме:27

Наименование:key

Каталожный номер:1B.4160020000

Комплект:1

Примечание:

№ на схеме:28

Наименование:lockwasher

Каталожный номер:1B.4190160000

Комплект:1

Примечание:

№ на схеме:29

Наименование:screw

Каталожный номер:1B.4900208852

Комплект:7

Примечание:

№ на схеме:30

Наименование:gasket

Каталожный номер:1B.4106160000

Комплект:1

Примечание:

№ на схеме:31

Наименование:o-ring

Каталожный номер:1B.4100620000

Комплект:1

Примечание:

№ на схеме:32

Наименование:o-ring

Каталожный номер:1B.4100070000

Комплект:1

Примечание:

№ на схеме:33

Наименование:needle roller

Каталожный номер:1B.4010140000

Комплект:1

Примечание:

№ на схеме:34

Наименование:expansion plug

Каталожный номер:1B.3140110000

Комплект:1

Примечание:

№ на схеме:35

Наименование:hydraulic motor

Каталожный номер:2194.010.0006

Комплект:1

Примечание:
