Рама станины

← Противовес Балки телескопические →

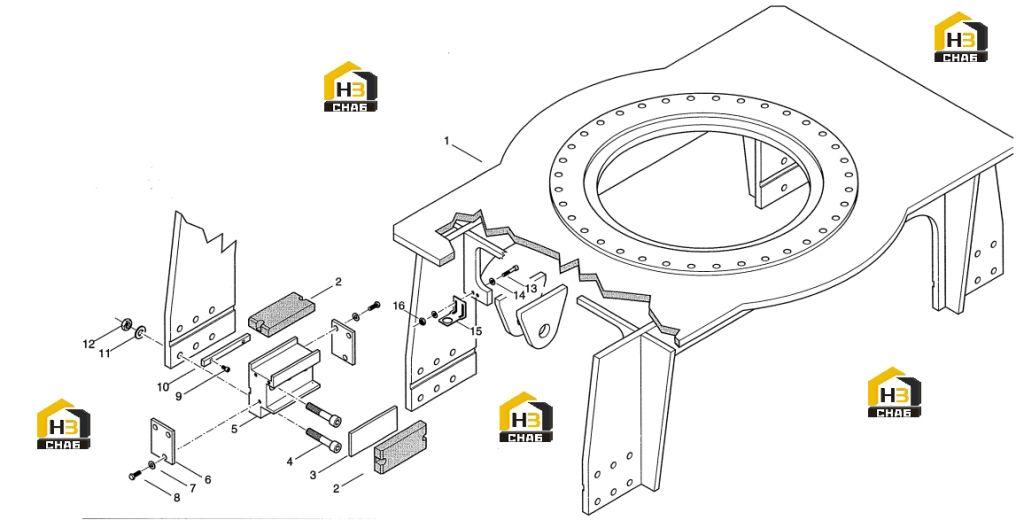

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:01

Наименование:swivel base

Каталожный номер:4M.00782

Комплект:1

Примечание:

№ на схеме:02

Наименование:shoe

Каталожный номер:4M.00785

Комплект:8

Примечание:

№ на схеме:03

Наименование:spacer

Каталожный номер:4M.00780

Комплект:4

Примечание:

№ на схеме:04

Наименование:screw

Каталожный номер:2900.015.0043

Комплект:24

Примечание:

№ на схеме:05

Наименование:support

Каталожный номер:4M.00778

Комплект:4

Примечание:

№ на схеме:06

Наименование:lock

Каталожный номер:4M.00777

Комплект:8

Примечание:

№ на схеме:07

Наименование:lock washer

Каталожный номер:2900.130.0003

Комплект:24

Примечание:

№ на схеме:08

Наименование:screw

Каталожный номер:2900.005.0085

Комплект:24

Примечание:

№ на схеме:09

Наименование:screw

Каталожный номер:2900.015.0044

Комплект:8

Примечание:

№ на схеме:10

Наименование:key

Каталожный номер:4M.00784

Комплект:4

Примечание:

№ на схеме:11

Наименование:washer

Каталожный номер:2900.111.0020

Комплект:24

Примечание:

№ на схеме:12

Наименование:nut

Каталожный номер:2900.070.0025

Комплект:24

Примечание:

№ на схеме:13

Наименование:screw

Каталожный номер:2900.015.0050

Комплект:4

Примечание:

№ на схеме:14

Наименование:washer

Каталожный номер:2900.111.0002

Комплект:8

Примечание:

№ на схеме:15

Наименование:support

Каталожный номер:M7580T

Комплект:2

Примечание:

№ на схеме:16

Наименование:self-locking nut

Каталожный номер:2900.080.0012

Комплект:4

Примечание:
