Балки телескопические

Балки телескопические

← Рама станины Крепление станины к спредеру →

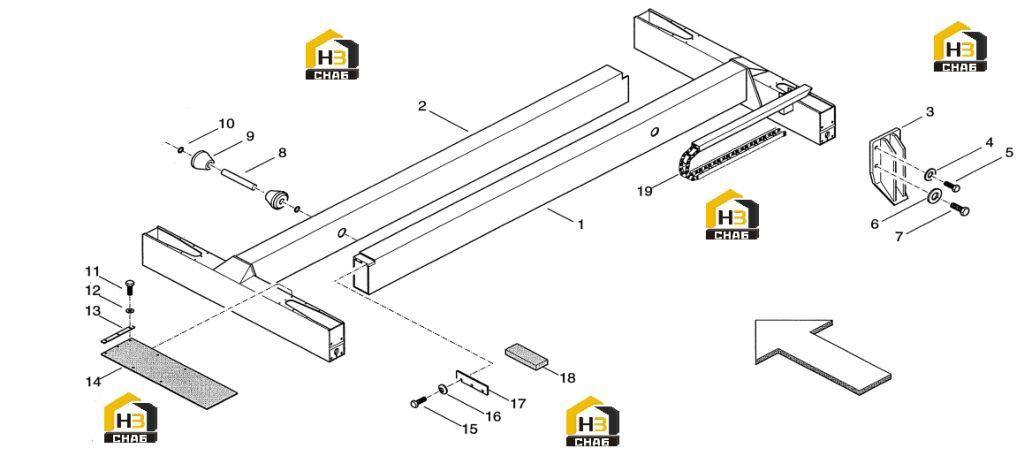

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:01
Наименование:right arm
Каталожный номер:-
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:02
Наименование:left arm
Каталожный номер:-
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:03
Наименование:brace
Каталожный номер:M7132T
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:04
Наименование:flat washer
Каталожный номер:2900.111.0018
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:05
Наименование:screw
Каталожный номер:2900.005.0108
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:06
Наименование:washer
Каталожный номер:2900.111.0029
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:07
Наименование:screw
Каталожный номер:2900.005.0109
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:08
Наименование:pin
Каталожный номер:4M.00515
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:09
Наименование:bushing
Каталожный номер:G0194T
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:lockwasher
Каталожный номер:2900.145.0020
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:screw
Каталожный номер:2900.005.0110
Комплект:28
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:washer
Каталожный номер:2900.111.0002
Комплект:28
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:plate
Каталожный номер:4M.00798
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:guard
Каталожный номер:4M.00797
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:screw
Каталожный номер:2900.005.0076
Комплект:6
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:spring washer
Каталожный номер:29000.111.0002
Комплект:6
Примечание:
0 ₽
шт
№ на схеме:17
Наименование:lock
Каталожный номер:4M.00542
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:18
Наименование:shoe
Каталожный номер:4M.00541
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:19
Наименование:cable conveyor
Каталожный номер:-
Комплект:2
Примечание:
