Муфта 4-ступенчатая сцепления

← Муфта 1-ступенчатая сцепления Фланец выходной →

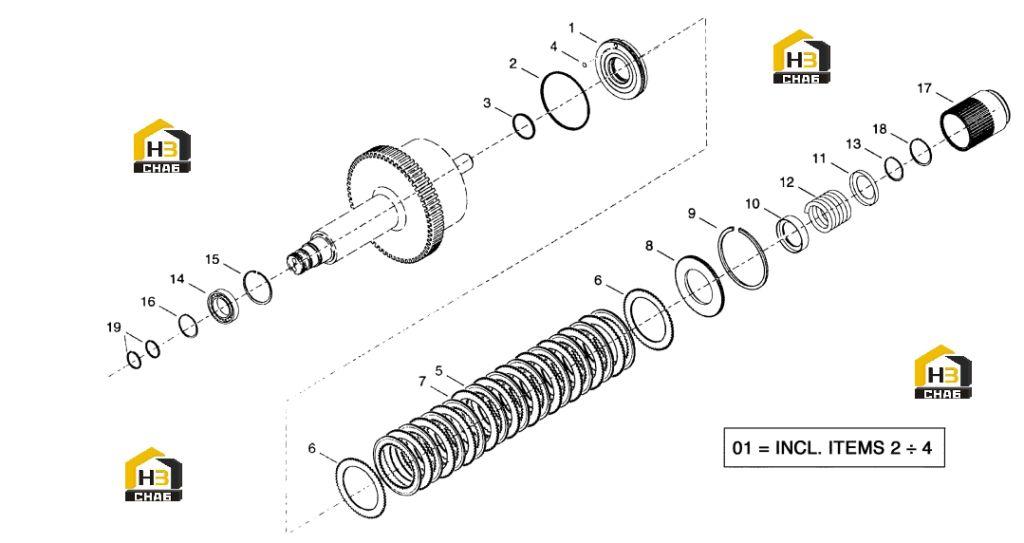

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:01

Наименование:piston

Каталожный номер:2C.4207430

Комплект:1

Примечание:

№ на схеме:02

Наименование:gasket

Каталожный номер:2C.4208093

Комплект:1

Примечание:

№ на схеме:03

Наименование:seal ring

Каталожный номер:2C.248768

Комплект:1

Примечание:

№ на схеме:04

Наименование:washer

Каталожный номер:2C.4202581

Комплект:1

Примечание:

№ на схеме:05

Наименование:clutch disc

Каталожный номер:2C.4207444

Комплект:8

Примечание:

№ на схеме:06

Наименование:clutch disc

Каталожный номер:2C.4211395

Комплект:2

Примечание:

№ на схеме:07

Наименование:clutch disc

Каталожный номер:2C.4211394

Комплект:7

Примечание:

№ на схеме:08

Наименование:ring nut

Каталожный номер:2C.4210114

Комплект:1

Примечание:

№ на схеме:09

Наименование:lockwasher

Каталожный номер:2C.215190

Комплект:1

Примечание:

№ на схеме:10

Наименование:spacer

Каталожный номер:2C.4207449

Комплект:1

Примечание:

№ на схеме:11

Наименование:seal ring

Каталожный номер:2C.4207450

Комплект:1

Примечание:

№ на схеме:12

Наименование:spring

Каталожный номер:2C.4207448

Комплект:1

Примечание:

№ на схеме:13

Наименование:seal ring

Каталожный номер:2C.4209528

Комплект:1

Примечание:

№ на схеме:14

Наименование:bearing

Каталожный номер:2C.4204257

Комплект:1

Примечание:

№ на схеме:15

Наименование:lockwasher

Каталожный номер:2C.7JM100

Комплект:1

Примечание:

№ на схеме:16

Наименование:lockwasher

Каталожный номер:2C.4207397

Комплект:1

Примечание:

№ на схеме:17

Наименование:hub

Каталожный номер:2C.4207469

Комплект:1

Примечание:

№ на схеме:18

Наименование:lockwasher

Каталожный номер:2C.243204

Комплект:1

Примечание:

№ на схеме:19

Наименование:mutter

Каталожный номер:2C.4207451

Комплект:2

Примечание:
