Фланец выходной

← Муфта 4-ступенчатая сцепления Насос с регулятором давления →

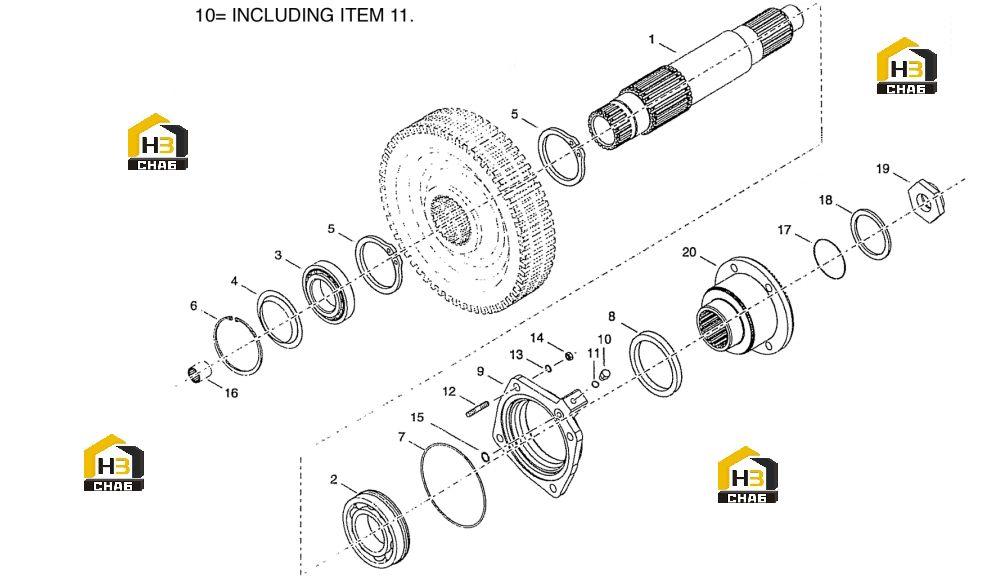

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:01

Наименование:shaft

Каталожный номер:2C.4207476

Комплект:1

Примечание:

№ на схеме:02

Наименование:bearing

Каталожный номер:2C.225781

Комплект:1

Примечание:

№ на схеме:03

Наименование:bearing

Каталожный номер:2C.4207477

Комплект:1

Примечание:

№ на схеме:04

Наименование:seal ring

Каталожный номер:2C.4207478

Комплект:1

Примечание:

№ на схеме:05

Наименование:lockwasher

Каталожный номер:2C.5JM88

Комплект:2

Примечание:

№ на схеме:06

Наименование:lockwasher

Каталожный номер:2C.7JM160

Комплект:1

Примечание:

№ на схеме:07

Наименование:gasket

Каталожный номер:2C.60K40608

Комплект:1

Примечание:

№ на схеме:08

Наименование:seal ring

Каталожный номер:2C.4207479

Комплект:1

Примечание:

№ на схеме:09

Наименование:cover

Каталожный номер:2C.4210725

Комплект:1

Примечание:

№ на схеме:10

Наименование:cap

Каталожный номер:2C.4203846

Комплект:1

Примечание:

№ на схеме:11

Наименование:gasket

Каталожный номер:2C.76K11

Комплект:1

Примечание:

№ на схеме:12

Наименование:screw

Каталожный номер:2C.238903

Комплект:4

Примечание:

№ на схеме:13

Наименование:washer

Каталожный номер:2C.4E9

Комплект:4

Примечание:

№ на схеме:14

Наименование:nut

Каталожный номер:2C.64D9

Комплект:4

Примечание:

№ на схеме:15

Наименование:gasket

Каталожный номер:2C.76K013

Комплект:1

Примечание:

№ на схеме:16

Наименование:coupling

Каталожный номер:2C.233066

Комплект:1

Примечание:

№ на схеме:17

Наименование:gasket

Каталожный номер:2C.25K60212

Комплект:1

Примечание:

№ на схеме:18

Наименование:washer

Каталожный номер:2C.4207481

Комплект:1

Примечание:

№ на схеме:19

Наименование:self-locking nut

Каталожный номер:2C.231639

Комплект:1

Примечание:

№ на схеме:20

Наименование:flange

Каталожный номер:2C.4207482

Комплект:1

Примечание:
