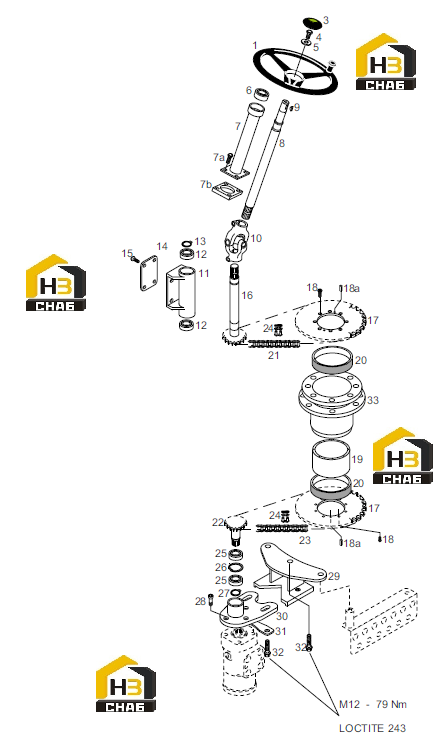

Система рулевого управления (часть 2)

← Система рулевого управления (часть 1) Бак топливный →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Steering wheel

Каталожный номер:T19020522

Комплект:1

Примечание:D=350

№ на схеме:2

Наименование:Cover

Каталожный номер:T19020531

Комплект:1

Примечание:

№ на схеме:4

Наименование:Flange bolt

Каталожный номер:T29040604

Комплект:1

Примечание:M 10x25

№ на схеме:5

Наименование:Ring

Каталожный номер:V120137

Комплект:1

Примечание:10x30x4

№ на схеме:6

Наименование:Bearing

Каталожный номер:T24054154

Комплект:1

Примечание:2205E-2RS1

№ на схеме:7b

Наименование:Mounting plate

Каталожный номер:T19016487

Комплект:1

Примечание:

№ на схеме:7

Наименование:Washer

Каталожный номер:T26050347

Комплект:4

Примечание:10mm

№ на схеме:7a

Наименование:Bolt

Каталожный номер:T29040613

Комплект:4

Примечание:M10x30

№ на схеме:7

Наименование:Steering pipe

Каталожный номер:T19016478

Комплект:1

Примечание:

№ на схеме:8

Наименование:Steering axle

Каталожный номер:T19016431

Комплект:1

Примечание:

№ на схеме:9

Наименование:Key

Каталожный номер:T19010071

Комплект:1

Примечание:

№ на схеме:10

Наименование:Universal joint

Каталожный номер:V367847

Комплект:1

Примечание:

№ на схеме:11

Наименование:Bearing support

Каталожный номер:T19016440

Комплект:1

Примечание:

№ на схеме:12

Наименование:Bearing

Каталожный номер:T24054145

Комплект:2

Примечание:6006-2RS1

№ на схеме:13

Наименование:Circlip

Каталожный номер:T19014299

Комплект:1

Примечание:

№ на схеме:14

Наименование:Mounting plate

Каталожный номер:T19016469

Комплект:1

Примечание:

№ на схеме:15

Наименование:Bolt

Каталожный номер:T29060303

Комплект:4

Примечание:M10X20

№ на схеме:16

Наименование:Shaft

Каталожный номер:T19016413

Комплект:1

Примечание:

№ на схеме:17

Наименование:Gear wheel

Каталожный номер:T24053878

Комплект:2

Примечание:

№ на схеме:18a

Наименование:Lockpin

Каталожный номер:T27011591

Комплект:4

Примечание:6x 25mm

№ на схеме:18

Наименование:Screw

Каталожный номер:T29060191

Комплект:16

Примечание:M 6x16mm

№ на схеме:19

Наименование:Bushing

Каталожный номер:T24053887

Комплект:1

Примечание:

№ на схеме:20

Наименование:Slide bearing

Каталожный номер:T24053896

Комплект:2

Примечание:

№ на схеме:21

Наименование:Chain

Каталожный номер:T24054163

Комплект:1

Примечание:

№ на схеме:22

Наименование:Shaft

Каталожный номер:T19016422

Комплект:1

Примечание:UPPER

№ на схеме:23

Наименование:Chain

Каталожный номер:T24054172

Комплект:1

Примечание:LOWER

№ на схеме:24

Наименование:Chain link

Каталожный номер:T24101922

Комплект:2

Примечание:

№ на схеме:25

Наименование:Bearing

Каталожный номер:T24054136

Комплект:2

Примечание:6005-2RS1

№ на схеме:26

Наименование:Circlip

Каталожный номер:T24054127

Комплект:1

Примечание:d=47X1.75 DIN-472

№ на схеме:27

Наименование:Circlip

Каталожный номер:T19010627

Комплект:1

Примечание:d=25mm DIN-471

№ на схеме:28

Наименование:Allen screw

Каталожный номер:T29062113

Комплект:4

Примечание:M10X25

№ на схеме:29

Наименование:Bracket

Каталожный номер:T19091336

Комплект:1

Примечание:

№ на схеме:30

Наименование:Bearing support

Каталожный номер:T24053924

Комплект:1

Примечание:

№ на схеме:31

Наименование:Strip

Каталожный номер:T19091345

Комплект:1

Примечание:

№ на схеме:32

Наименование:Bolt

Каталожный номер:T29063118

Комплект:4

Примечание:M12x35 8.8fl.

№ на схеме:33

Наименование:Adaptor

Каталожный номер:T24053906

Комплект:1

Примечание:
