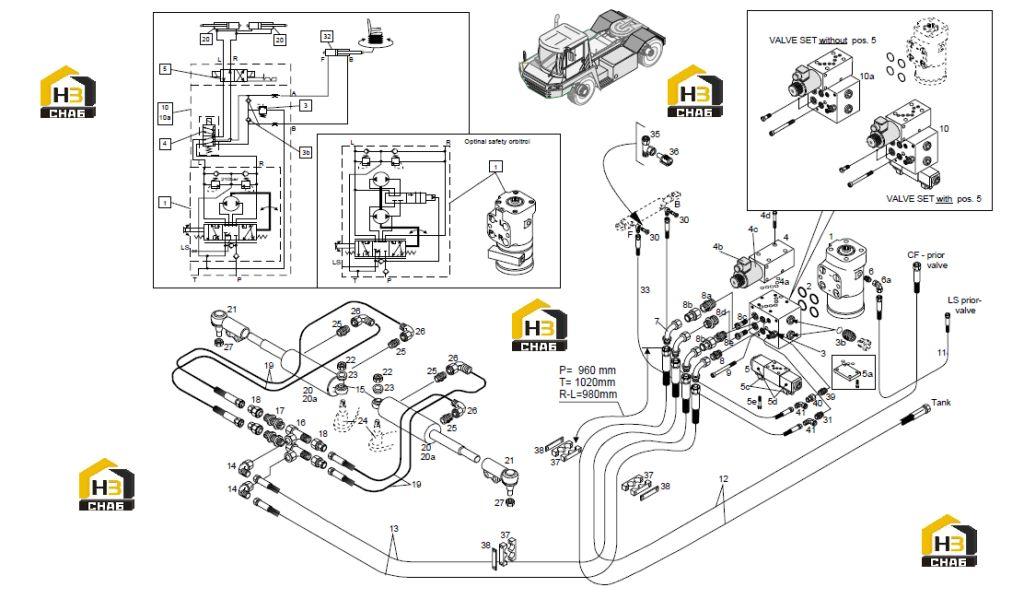

Система рулевого управления (часть 1)

← Ограничители Система рулевого управления (часть 2) →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Orbitrol

Каталожный номер:T19091501

Комплект:1

Примечание:+Emergency 244/59cc

№ на схеме:1

Наименование:Repair kit

Каталожный номер:T19091455

Комплект:-

Примечание:for T19091142

№ на схеме:1

Наименование:Orbitrol

Каталожный номер:T19091142

Комплект:1

Примечание:

№ на схеме:2

Наименование:O - ring

Каталожный номер:T19091611

Комплект:4

Примечание:23,52 x1,78 mm

№ на схеме:3b

Наименование:Nonreturn valve

Каталожный номер:T27103527

Комплект:2

Примечание:

№ на схеме:3

Наименование:Safety valve

Каталожный номер:T27101727

Комплект:1

Примечание:

№ на схеме:4d

Наименование:Bolt

Каталожный номер:T29062461

Комплект:4

Примечание:M6x40 12.9

№ на схеме:4c

Наименование:Solenoid coil

Каталожный номер:T27101958

Комплект:1

Примечание:24V

№ на схеме:4b

Наименование:Connector

Каталожный номер:T27090532

Комплект:1

Примечание:

№ на схеме:4a

Наименование:O - ring

Каталожный номер:T19091620

Комплект:6

Примечание:12.5d.75

№ на схеме:4

Наименование:Valve

Каталожный номер:T27101736

Комплект:1

Примечание:

№ на схеме:5e

Наименование:Bolt

Каталожный номер:T27098329

Комплект:4

Примечание:M5x30 10.9

№ на схеме:5d

Наименование:Solenoid coil

Каталожный номер:T27102031

Комплект:2

Примечание:24V

№ на схеме:5

Наименование:Connector

Каталожный номер:T25052245

Комплект:-

Примечание:BLACK

№ на схеме:5c

Наименование:Connector

Каталожный номер:T25052236

Комплект:-

Примечание:GREY

№ на схеме:5b

Наименование:O - ring

Каталожный номер:T19091649

Комплект:4

Примечание:9.75x1.78

№ на схеме:5a

Наименование:Plate

Каталожный номер:T27101754

Комплект:1

Примечание:

№ на схеме:5

Наименование:Valve

Каталожный номер:T27101745

Комплект:1

Примечание:

№ на схеме:6a

Наименование:Nipple

Каталожный номер:T22071045

Комплект:1

Примечание:8MN adjust.-90°

№ на схеме:6

Наименование:Nipple

Каталожный номер:T19056436

Комплект:1

Примечание:R1/4-8mm

№ на схеме:7

Наименование:Elbow pipe

Каталожный номер:T27094076

Комплект:4

Примечание:2x15 90°

№ на схеме:8e

Наименование:Nipple

Каталожный номер:T19052792

Комплект:-

Примечание:1/2" BSP -18mm

№ на схеме:8d

Наименование:Nipple

Каталожный номер:T22074470

Комплект:1

Примечание:3/4" BSP -15mm

№ на схеме:8c

Наименование:Allen screw

Каталожный номер:T29063159

Комплект:2

Примечание:

№ на схеме:8b

Наименование:Reduce nipple

Каталожный номер:T19051916

Комплект:2

Примечание:KOF 18-15mm

№ на схеме:8a

Наименование:Nipple

Каталожный номер:T27095247

Комплект:1

Примечание:3/4" BSP -18mm

№ на схеме:8

Наименование:Nipple

Каталожный номер:T19052783

Комплект:1

Примечание:1/2" BSP -15mm

№ на схеме:9

Наименование:Bolt

Каталожный номер:T29063168

Комплект:1

Примечание:

№ на схеме:10a

Наименование:Set

Каталожный номер:T19091565

Комплект:1

Примечание:CPL only SEAT

№ на схеме:10

Наименование:Set

Каталожный номер:T19091510

Комплект:1

Примечание:CPL Saet + Steering

№ на схеме:11

Наименование:Flex hose

Каталожный номер:T27097802

Комплект:1

Примечание:L=5000mm 2x L8

№ на схеме:12

Наименование:Flex hose

Каталожный номер:T27097811

Комплект:2

Примечание:L=5000mm

№ на схеме:13

Наименование:Flex hose

Каталожный номер:T19053890

Комплект:2

Примечание:L=2600mm

№ на схеме:14

Наименование:Nipple

Каталожный номер:T19051823

Комплект:2

Примечание:15mm Inst. -90°

№ на схеме:15

Наименование:Bearing

Каталожный номер:T19012267

Комплект:2

Примечание:25mm

№ на схеме:16

Наименование:L-nippel

Каталожный номер:T22011843

Комплект:2

Примечание:Adjustable 15L

№ на схеме:17

Наименование:Nipple

Каталожный номер:T22011473

Комплект:2

Примечание:15mm schot/bulkhead

№ на схеме:18

Наименование:Reduce nipple

Каталожный номер:T22070169

Комплект:4

Примечание:Kor 15-12mm

№ на схеме:19

Наименование:Flex hose

Каталожный номер:T19052756

Комплект:4

Примечание:L= 930mm

№ на схеме:20a

Наименование:Repair kit

Каталожный номер:T19010987

Комплект:-

Примечание:For D60/d30

№ на схеме:20

Наименование:Cylinder

Каталожный номер:T19016617

Комплект:2

Примечание:d=60-30mm S=252mrn

№ на схеме:21

Наименование:Socket

Каталожный номер:T21020707

Комплект:2

Примечание:Right thread

№ на схеме:22

Наименование:Lock nut

Каталожный номер:T26040191

Комплект:2

Примечание:M22x1.5 DIN-985

№ на схеме:23

Наименование:Thrust washer

Каталожный номер:T19010940

Комплект:2

Примечание:d=22mrn

№ на схеме:24

Наименование:Pin

Каталожный номер:T19016644

Комплект:2

Примечание:WELD PART

№ на схеме:25

Наименование:Nipple

Каталожный номер:T22072687

Комплект:4

Примечание:M18x1.5-12mrn

№ на схеме:26

Наименование:Nipple

Каталожный номер:T22070298

Комплект:4

Примечание:12mm 90°

№ на схеме:27

Наименование:Castellated nut

Каталожный номер:T26040636

Комплект:2

Примечание:M35 1.5

№ на схеме:30

Наименование:Nipple

Каталожный номер:T22071249

Комплект:2

Примечание:M14x1.5-10L

№ на схеме:31

Наименование:Nipple

Каталожный номер:T27097747

Комплект:1

Примечание:1/4" bsp/10L

№ на схеме:33

Наименование:Flex hose

Каталожный номер:T22012175

Комплект:2

Примечание:L=850mm

№ на схеме:35

Наименование:L-nippel

Каталожный номер:T22070566

Комплект:1

Примечание:10mm

№ на схеме:36

Наименование:Testing connect

Каталожный номер:T27094361

Комплект:1

Примечание:10 MM

№ на схеме:37

Наименование:Clamp

Каталожный номер:T26021463

Комплект:6

Примечание:2x20mm

№ на схеме:38

Наименование:Cover plate

Каталожный номер:T26021084

Комплект:3

Примечание:2x20-22 mm

№ на схеме:39

Наименование:Nipple

Каталожный номер:T22072861

Комплект:1

Примечание:1/4" bsp/L12

№ на схеме:40

Наименование:Reduce nipple

Каталожный номер:T22071563

Комплект:1

Примечание:12-10mm

№ на схеме:41

Наименование:Nipple

Каталожный номер:T22070510

Комплект:1

Примечание:10mm Inst -90°
