Цилиндр ковша 60232380

Цилиндр ковша 60232380

← Узел цилиндра ковша 13056510 Система рулевых цилиндров 13524367 →

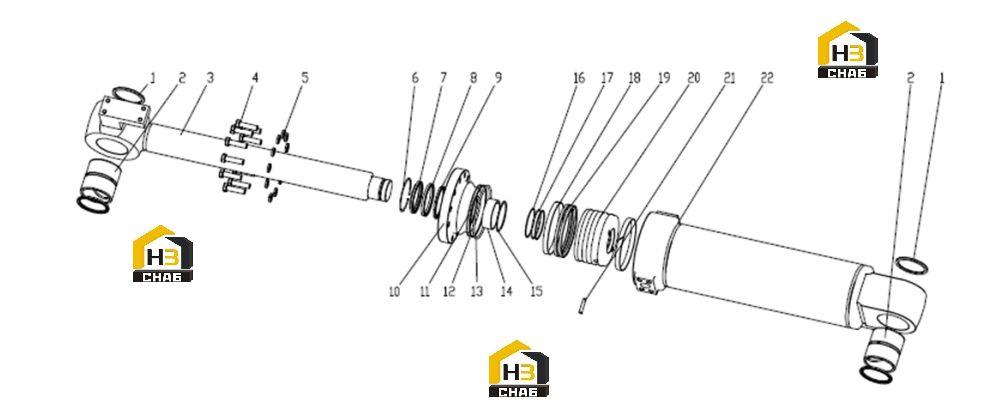

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Dust ring
Каталожный номер:60321050
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Liner sleeve
Каталожный номер:60321033
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Piston rod assem
Каталожный номер:60321032
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Bolt
Каталожный номер:60321055
Комплект:11
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Pad elastic
Каталожный номер:60321062
Комплект:11
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Stopper ring
Каталожный номер:60321023
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Dust ring
Каталожный номер:60321053
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Seal ring
Каталожный номер:60321068
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Buffer seal
Каталожный номер:60321066
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Cover plate
Каталожный номер:60321031
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:O-ring
Каталожный номер:60321064
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Retainer ring
Каталожный номер:60321072
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:O-ring
Каталожный номер:60321025
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:Liner sleeve
Каталожный номер:60321051
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:Retainer ring
Каталожный номер:60321024
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:Retainer ring
Каталожный номер:60321074
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:17
Наименование:O-ring
Каталожный номер:60321029
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:18
Наименование:Support ring
Каталожный номер:60321045
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:19
Наименование:Main seal ring
Каталожный номер:60321069
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:20
Наименование:Piston rod
Каталожный номер:60321364
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:21
Наименование:Bolt
Каталожный номер:60321059
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:22
Наименование:Oil cylinder assembly
Каталожный номер:60321034
Комплект:1
Примечание:
