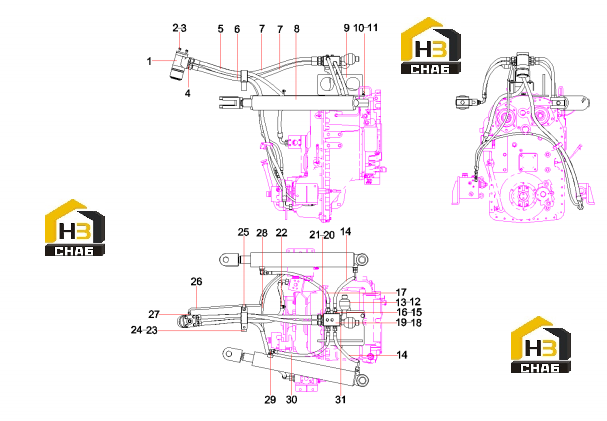

Система рулевых цилиндров 13524367

← Цилиндр ковша 60232380 Механизм рулевой 60247810 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Steering Valve

Каталожный номер:60247810

Комплект:1

Примечание:

№ на схеме:2

Наименование:Bolt M12x25GB5783 10.9

Каталожный номер:A210111000101

Комплект:7

Примечание:

№ на схеме:3

Наименование:Washer

Каталожный номер:24000637

Комплект:9

Примечание:10GB97.1

№ на схеме:4

Наименование:Connector, pipe

Каталожный номер:B210780000141

Комплект:4

Примечание:

№ на схеме:5

Наименование:Hose,rubber

Каталожный номер:B230103002135

Комплект:1

Примечание:

№ на схеме:6

Наименование:Hose, rubber

Каталожный номер:B230103008413

Комплект:1

Примечание:

№ на схеме:7

Наименование:Hose, rubber

Каталожный номер:60104245

Комплект:2

Примечание:

№ на схеме:8

Наименование:Steering Cylinder

Каталожный номер:60232381

Комплект:2

Примечание:

№ на схеме:9

Наименование:bracket SYL956H5.10.7.1

Каталожный номер:13513447

Комплект:1

Примечание:

№ на схеме:10

Наименование:Bolt M16x25GB5783 10.9 grade

Каталожный номер:A210111000366

Комплект:2

Примечание:

№ на схеме:11

Наименование:Washer

Каталожный номер:24000642

Комплект:2

Примечание:16GB97.1

№ на схеме:12

Наименование:jiont SYL958H1.10.8-14

Каталожный номер:13415103

Комплект:1

Примечание:

№ на схеме:13

Наименование:Accumulator

Каталожный номер:60244143

Комплект:2

Примечание:

№ на схеме:14

Наименование:Hose, rubber

Каталожный номер:B230103005350

Комплект:2

Примечание:

№ на схеме:15

Наименование:Connector

Каталожный номер:A820205002535

Комплект:8

Примечание:

№ на схеме:16

Наименование:O-ring 17.8x2.4JISB2401

Каталожный номер:B230101000090

Комплект:8

Примечание:

№ на схеме:17

Наименование:Hose, rubber

Каталожный номер:B230103005377

Комплект:1

Примечание:

№ на схеме:18

Наименование:Bolt M10x100GB5782 10.9

Каталожный номер:A210110000359

Комплект:2

Примечание:

№ на схеме:19

Наименование:steering afflux block

Каталожный номер:13409302

Комплект:1

Примечание:

№ на схеме:20

Наименование:O-ring 23.7x3.5JISB2401

Каталожный номер:B230101000356

Комплект:2

Примечание:

№ на схеме:21

Наименование:Connector

Каталожный номер:10165802

Комплект:2

Примечание:

№ на схеме:22

Наименование:Clamp, harness

Каталожный номер:60086355

Комплект:1

Примечание:

№ на схеме:23

Наименование:plate SYL958H1.10.8-12

Каталожный номер:13414958

Комплект:1

Примечание:

№ на схеме:24

Наименование:rubber hose clamp SYL958H1.10.8

Каталожный номер:13414959

Комплект:2

Примечание:

№ на схеме:25

Наименование:Clamp, harness

Каталожный номер:60086354

Комплект:1

Примечание:

№ на схеме:26

Наименование:Rubber hose

Каталожный номер:60000307

Комплект:1

Примечание:

№ на схеме:27

Наименование:Connector, pipe

Каталожный номер:B210780000142

Комплект:1

Примечание:

№ на схеме:28

Наименование:Hose AS

Каталожный номер:23000732

Комплект:1

Примечание:

№ на схеме:29

Наименование:Pipe connector

Каталожный номер:13170395

Комплект:2

Примечание:

№ на схеме:30

Наименование:Rubber Hose

Каталожный номер:B230103005317

Комплект:1

Примечание:

№ на схеме:31

Наименование:Pipe connector

Каталожный номер:13170394

Комплект:1

Примечание:
