Трубопровод гидравлического бака 13524381

← Клапан тормозной 60243096 Бак гидравлический 13515794 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

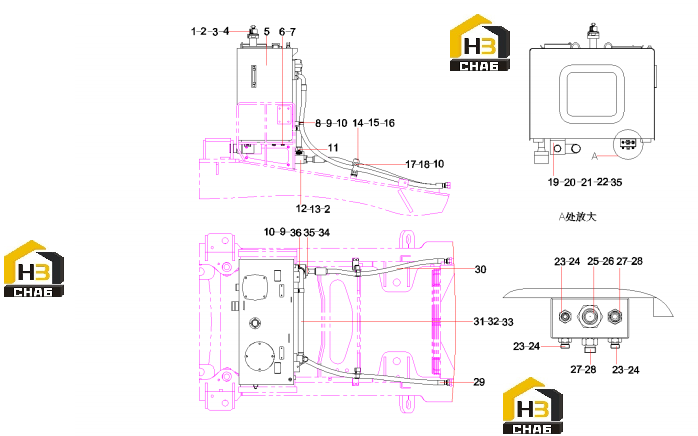

№ на схеме:1

Наименование:Valve, breather

Каталожный номер:60129702

Комплект:1

Примечание:

№ на схеме:2

Наименование:O-ring 59.4x3.1JISB2401

Каталожный номер:B230101000366

Комплект:2

Примечание:

№ на схеме:3

Наименование:Screw M6x16GB70.1

Каталожный номер:A210204000130

Комплект:4

Примечание:

№ на схеме:4

Наименование:Washer

Каталожный номер:24000632

Комплект:4

Примечание:6GB97.1

№ на схеме:5

Наименование:hydraulic fuel tank assy.

Каталожный номер:13515794

Комплект:1

Примечание:

№ на схеме:6

Наименование:Bolt M16x40GB5783 10.9

Каталожный номер:A210111000053

Комплект:6

Примечание:

№ на схеме:7

Наименование:Washer 16GB96.1

Каталожный номер:60060553

Комплект:6

Примечание:

№ на схеме:8

Наименование:Clamp, harness

Каталожный номер:60086357

Комплект:1

Примечание:

№ на схеме:9

Наименование:Bolt M10x25GB5783 10.9

Каталожный номер:A210111000197

Комплект:5

Примечание:

№ на схеме:10

Наименование:Washer

Каталожный номер:24000637

Комплект:11

Примечание:10GB97.1

№ на схеме:11

Наименование:Check valve

Каталожный номер:60205581

Комплект:1

Примечание:

№ на схеме:12

Наименование:oil return flange SYL956H5.10.3-1

Каталожный номер:13511639

Комплект:1

Примечание:

№ на схеме:13

Наименование:Screw M12x45GB70.1 10.9

Каталожный номер:A210204000462

Комплект:2

Примечание:

№ на схеме:14

Наименование:fixed seat SYL956H1.10.1.30

Каталожный номер:13404900

Комплект:2

Примечание:

№ на схеме:15

Наименование:Washer

Каталожный номер:24000639

Комплект:4

Примечание:12GB97.1

№ на схеме:16

Наименование:Bolt M12x25GB5783 10.9

Каталожный номер:A210111000101

Комплект:4

Примечание:

№ на схеме:17

Наименование:Clamp, single pipe

Каталожный номер:B210851000013

Комплект:3

Примечание:

№ на схеме:18

Наименование:Bolt M10x80GB5783

Каталожный номер:A210111000033

Комплект:6

Примечание:

№ на схеме:19

Наименование:fuel tank suction oil block

Каталожный номер:-

Комплект:1

Примечание:Modification or other

№ на схеме:20

Наименование:O-ring

Каталожный номер:B230101002160

Комплект:1

Примечание:

№ на схеме:21

Наименование:Screw M12x110GB70.1 10.9

Каталожный номер:A210204000455

Комплект:4

Примечание:

№ на схеме:22

Наименование:Screw Plug

Каталожный номер:13049247

Комплект:1

Примечание:

№ на схеме:23

Наименование:Connector

Каталожный номер:A820205000940

Комплект:3

Примечание:

№ на схеме:24

Наименование:O-ring

Каталожный номер:B230101000047

Комплект:3

Примечание:

№ на схеме:25

Наименование:Connector

Каталожный номер:A820205000942

Комплект:1

Примечание:

№ на схеме:26

Наименование:O-ring 23.7x3.5JISB2401

Каталожный номер:B230101000356

Комплект:1

Примечание:

№ на схеме:27

Наименование:Connector

Каталожный номер:A820205002389

Комплект:2

Примечание:

№ на схеме:28

Наименование:O-ring 13.8x2.4JISB2401

Каталожный номер:B230101000049

Комплект:2

Примечание:

№ на схеме:29

Наименование:rubber hose

Каталожный номер:60273625

Комплект:1

Примечание:

№ на схеме:30

Наименование:Rubber Hose

Каталожный номер:B230103006888

Комплект:1

Примечание:

№ на схеме:31

Наименование:Oil return SYL956H5.10.3.2

Каталожный номер:13511559

Комплект:1

Примечание:

№ на схеме:32

Наименование:Screw

Каталожный номер:A210204000357

Комплект:4

Примечание:M10x60GB70.1 10.9

№ на схеме:33

Наименование:O-ring

Каталожный номер:60048836

Комплект:1

Примечание:

№ на схеме:34

Наименование:Flange, split

Каталожный номер:B210780000244

Комплект:4

Примечание:

№ на схеме:35

Наименование:Screw M10x30GB70.1 10.9

Каталожный номер:A210204000354

Комплект:12

Примечание:

№ на схеме:36

Наименование:Pipe nip

Каталожный номер:13045257

Комплект:2

Примечание:
