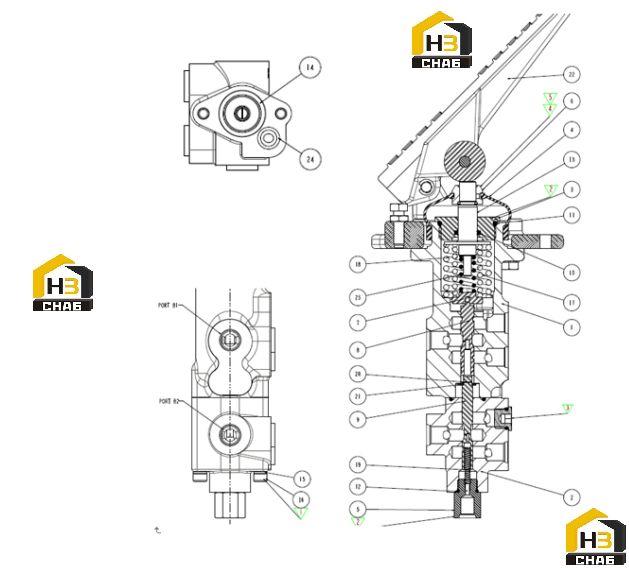

Клапан тормозной 60243096

← Трубопровод тормозной системы 13760201 Трубопровод гидравлического бака 13524381 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:HOUSING

Каталожный номер:60272684

Комплект:1

Примечание:

№ на схеме:2

Наименование:HOUSING

Каталожный номер:60272685

Комплект:1

Примечание:

№ на схеме:3

Наименование:GLAND NUT

Каталожный номер:60272667

Комплект:1

Примечание:

№ на схеме:4

Наименование:GAITER

Каталожный номер:60272683

Комплект:1

Примечание:

№ на схеме:5

Наименование:BLEED PLUG

Каталожный номер:60272663

Комплект:1

Примечание:

№ на схеме:6

Наименование:STOPNUT

Каталожный номер:60272676

Комплект:1

Примечание:

№ на схеме:7

Наименование:THRUST WASHER

Каталожный номер:60272681

Комплект:1

Примечание:

№ на схеме:8

Наименование:SPOOL DIA IO STD

Каталожный номер:60272687

Комплект:1

Примечание:

№ на схеме:9

Наименование:SPOOL DUAL

Каталожный номер:60272688

Комплект:1

Примечание:

№ на схеме:10

Наименование:GUADRING

Каталожный номер:60272673

Комплект:1

Примечание:

№ на схеме:11

Наименование:O-RING

Каталожный номер:60272671

Комплект:1

Примечание:

№ на схеме:12

Наименование:O-RING

Каталожный номер:60272669

Комплект:1

Примечание:

№ на схеме:13

Наименование:PISTON

Каталожный номер:60272682

Комплект:1

Примечание:

№ на схеме:14

Наименование:O-RING

Каталожный номер:60272670

Комплект:1

Примечание:

№ на схеме:15

Наименование:SPRING WASHER

Каталожный номер:60272679

Комплект:2

Примечание:

№ на схеме:17

Наименование:SPRING=BMV REGULATING

Каталожный номер:60272660

Комплект:1

Примечание:

№ на схеме:18

Наименование:SPRING=BMV RETURN

Каталожный номер:60272659

Комплект:1

Примечание:

№ на схеме:19

Наименование:SPRING=BMV RETURN

Каталожный номер:60272658

Комплект:1

Примечание:

№ на схеме:20

Наименование:CIRCLIP

Каталожный номер:60272662

Комплект:1

Примечание:

№ на схеме:21

Наименование:WASHER

Каталожный номер:60272680

Комплект:1

Примечание:

№ на схеме:22

Наименование:PEDAL ASSY 45 DEG

Каталожный номер:60272678

Комплект:1

Примечание:

№ на схеме:23

Наименование:PLUG=9/16 UNF HEX-SKT

Каталожный номер:60272664

Комплект:5

Примечание:

№ на схеме:24

Наименование:O-RING

Каталожный номер:60272668

Комплект:1

Примечание:

№ на схеме:25

Наименование:BMV STAGE SPRING

Каталожный номер:60272661

Комплект:1

Примечание:
