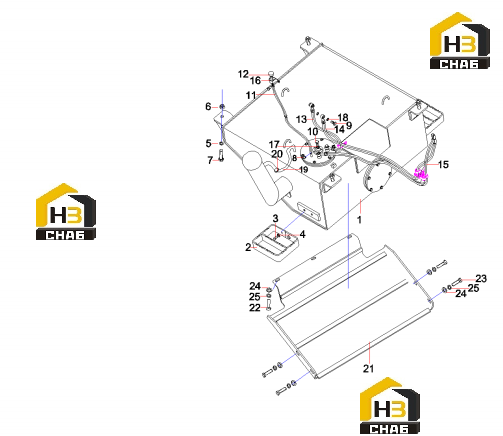

Система топливного бака 13529746

← Система охлаждения 13530246 Воздухоочиститель a222100000384 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Assembly tank fuel

Каталожный номер:13502784

Комплект:1

Примечание:

№ на схеме:2

Наименование:hood pedal

Каталожный номер:-

Комплект:2

Примечание:Modification or other

№ на схеме:3

Наименование:Washer

Каталожный номер:A210405000001

Комплект:7

Примечание:

№ на схеме:4

Наименование:Bolt

Каталожный номер:A210111000037

Комплект:7

Примечание:

№ на схеме:5

Наименование:Washer 20GB1230

Каталожный номер:A210491000132

Комплект:8

Примечание:

№ на схеме:6

Наименование:Nut

Каталожный номер:A210319000014

Комплект:4

Примечание:M20GB889.1 10

№ на схеме:7

Наименование:Bolt

Каталожный номер:A210110000201

Комплект:4

Примечание:M20x80GB5783 10.9

№ на схеме:8

Наименование:Hoop

Каталожный номер:A210855000003

Комплект:1

Примечание:

№ на схеме:9

Наименование:Bolt, articulated

Каталожный номер:A210199000016

Комплект:2

Примечание:

№ на схеме:10

Наименование:Articulating bolt

Каталожный номер:A210459000007

Комплект:2

Примечание:

№ на схеме:11

Наименование:entilation tube SYL956H1.7.7-23

Каталожный номер:13511263

Комплект:1

Примечание:

№ на схеме:12

Наименование:Filter, air

Каталожный номер:A222100000125

Комплект:1

Примечание:

№ на схеме:13

Наименование:Oil-out tube of fuel tank

Каталожный номер:13511261

Комплект:1

Примечание:

№ на схеме:14

Наименование:fuel pipe SYL956H5.7.4-22

Каталожный номер:13511262

Комплект:1

Примечание:

№ на схеме:15

Наименование:fuel pipe SYL956H5.7.4-24

Каталожный номер:13511264

Комплект:1

Примечание:

№ на схеме:16

Наименование:Clamp, harness

Каталожный номер:60086355

Комплект:4

Примечание:

№ на схеме:17

Наименование:Washer 14JB982

Каталожный номер:A210434000007

Комплект:4

Примечание:

№ на схеме:18

Наименование:Washer 16JB982

Каталожный номер:A210434000008

Комплект:4

Примечание:

№ на схеме:19

Наименование:Oil tank ventilation tube

Каталожный номер:13048943

Комплект:1

Примечание:

№ на схеме:20

Наименование:Hoop

Каталожный номер:A210855000020

Комплект:2

Примечание:

№ на схеме:21

Наименование:fuel tank protective plate

Каталожный номер:13556546

Комплект:1

Примечание:

№ на схеме:22

Наименование:Bolt M16x35GB5783 10.9

Каталожный номер:A210111000212

Комплект:3

Примечание:

№ на схеме:23

Наименование:Bolt M16x40GB5783 10.9

Каталожный номер:A210111000053

Комплект:4

Примечание:

№ на схеме:24

Наименование:Washer

Каталожный номер:A210405000003

Комплект:7

Примечание:

№ на схеме:25

Наименование:Washer

Каталожный номер:A210401000004

Комплект:7

Примечание:
