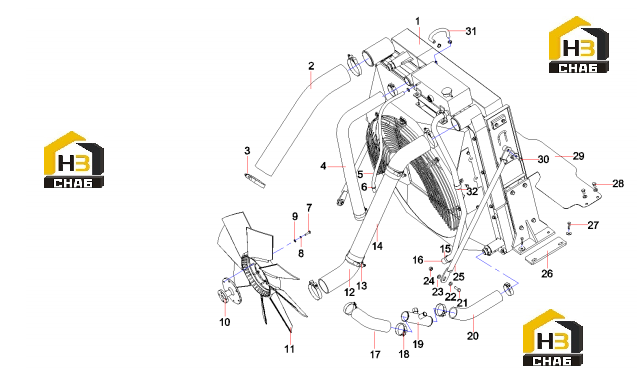

Система охлаждения 13530246

← Системы двигателя 13530785 Система топливного бака 13529746 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Radiator

Каталожный номер:60271259

Комплект:1

Примечание:

№ на схеме:2

Наименование:air intake tube SYL956H5.7.5-4

Каталожный номер:13511269

Комплект:1

Примечание:

№ на схеме:3

Наименование:Clamp, T-type

Каталожный номер:A229900002683

Комплект:2

Примечание:

№ на схеме:4

Наименование:intake pipe SYL956H5.7.5-3

Каталожный номер:13511268

Комплект:1

Примечание:

№ на схеме:5

Наименование:Motivation to remove the trachea

Каталожный номер:13050548

Комплект:1

Примечание:

№ на схеме:6

Наименование:Hoop

Каталожный номер:A210855000003

Комплект:4

Примечание:

№ на схеме:7

Наименование:Bolt

Каталожный номер:A210111000091

Комплект:6

Примечание:

№ на схеме:8

Наименование:Washer

Каталожный номер:24000511

Комплект:6

Примечание:8GB93

№ на схеме:9

Наименование:Nut

Каталожный номер:A210307000012

Комплект:6

Примечание:

№ на схеме:10

Наименование:Connecting flange of fan

Каталожный номер:13049142

Комплект:1

Примечание:

№ на схеме:11

Наименование:Fan

Каталожный номер:60232711

Комплект:1

Примечание:

№ на схеме:12

Наименование:intercooled steel tube

Каталожный номер:13511271

Комплект:2

Примечание:

№ на схеме:13

Наименование:Anchor ear, T-type

Каталожный номер:-

Комплект:4

Примечание:Modification or other

№ на схеме:14

Наименование:intercooled steel tube

Каталожный номер:13511254

Комплект:1

Примечание:

№ на схеме:15

Наименование:Hoop

Каталожный номер:A210855000020

Комплект:4

Примечание:

№ на схеме:16

Наименование:recharging tube SYL956H5.7.5-5

Каталожный номер:13511270

Комплект:1

Примечание:

№ на схеме:17

Наименование:sewer tube SYL956H5.7.5-1

Каталожный номер:13511265

Комплект:1

Примечание:

№ на схеме:18

Наименование:Clamp, T-type

Каталожный номер:-

Комплект:6

Примечание:Modification or other

№ на схеме:19

Наименование:Four-way steel tube

Каталожный номер:13511273

Комплект:1

Примечание:

№ на схеме:20

Наименование:sewer tube SYL956H5.7.5-2

Каталожный номер:13511267

Комплект:1

Примечание:

№ на схеме:21

Наименование:Bolt

Каталожный номер:A210111000203

Комплект:2

Примечание:

№ на схеме:22

Наименование:Washer 12GB96.1

Каталожный номер:60060548

Комплект:6

Примечание:

№ на схеме:23

Наименование:Washer

Каталожный номер:24000639

Комплект:6

Примечание:12GB97.1

№ на схеме:24

Наименование:Nut M12GB6170 10

Каталожный номер:A210307000031

Комплект:2

Примечание:

№ на схеме:25

Наименование:supporting lever SYL956H5.7.2.2

Каталожный номер:13509203

Комплект:2

Примечание:

№ на схеме:26

Наименование:Radiator rubber pad

Каталожный номер:13055340

Комплект:2

Примечание:

№ на схеме:27

Наименование:Bolt M12x45GB5783 10.9

Каталожный номер:A210111000119

Комплект:4

Примечание:

№ на схеме:28

Наименование:Bolt

Каталожный номер:A210111000199

Комплект:4

Примечание:

№ на схеме:29

Наименование:Wind guide board SYL956H1.7.5

Каталожный номер:13511266

Комплект:1

Примечание:

№ на схеме:30

Наименование:Bolt M12x25GB5783 10.9

Каталожный номер:A210111000101

Комплект:2

Примечание:

№ на схеме:31

Наименование:Air removing tube of radiator

Каталожный номер:13050540

Комплект:1

Примечание:

№ на схеме:32

Наименование:Clamp, harness

Каталожный номер:60086357

Комплект:1

Примечание:
