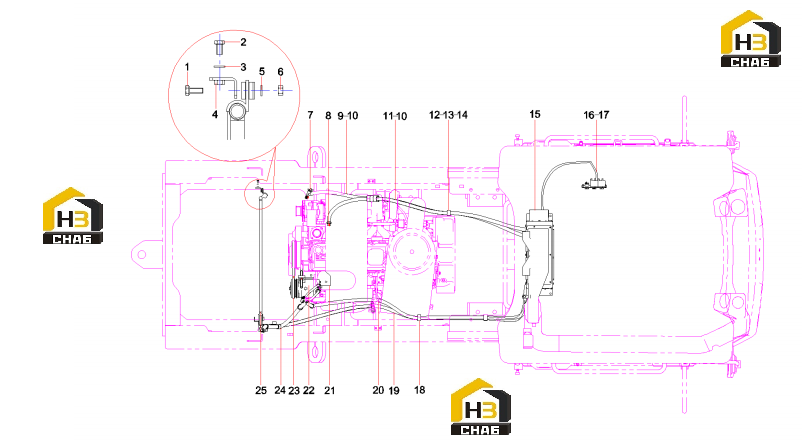

Система кондиционирования воздуха syl956h5 13511972

← Аксессуары кабины электронные 13511793 Блок кондиционера 60270026 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Bolt

Каталожный номер:A210111000090

Комплект:6

Примечание:

№ на схеме:2

Наименование:Bolt

Каталожный номер:A210111000093

Комплект:4

Примечание:

№ на схеме:3

Наименование:Washer

Каталожный номер:24000511

Комплект:11

Примечание:8GB93

№ на схеме:4

Наименование:Washer

Каталожный номер:60060565

Комплект:8

Примечание:8GB96.1

№ на схеме:5

Наименование:BRACKET

Каталожный номер:13049726

Комплект:2

Примечание:

№ на схеме:6

Наименование:Nut

Каталожный номер:A210307000012

Комплект:5

Примечание:

№ на схеме:7

Наименование:water Valve

Каталожный номер:60272649

Комплект:1

Примечание:

№ на схеме:8

Наименование:Conversion joint

Каталожный номер:60272645

Комплект:1

Примечание:

№ на схеме:9

Наименование:hose

Каталожный номер:60272647

Комплект:1

Примечание:

№ на схеме:10

Наименование:CONNECTOR

Каталожный номер:60269907

Комплект:2

Примечание:

№ на схеме:11

Наименование:hose

Каталожный номер:60272648

Комплект:1

Примечание:

№ на схеме:12

Наименование:Bolt M10x16GB5783 10.9

Каталожный номер:A210111000195

Комплект:8

Примечание:

№ на схеме:13

Наименование:Washer

Каталожный номер:24000637

Комплект:8

Примечание:10GB97.1

№ на схеме:14

Наименование:Clamp, harness

Каталожный номер:60086357

Комплект:8

Примечание:

№ на схеме:15

Наименование:EVAPORATOR

Каталожный номер:60270026

Комплект:1

Примечание:

№ на схеме:16

Наименование:Control panel

Каталожный номер:60234587

Комплект:1

Примечание:

№ на схеме:17

Наименование:Harness wire air conditioner

Каталожный номер:60234588

Комплект:1

Примечание:

№ на схеме:18

Наименование:Strap, nylon

Каталожный номер:A239900000065

Комплект:20

Примечание:

№ на схеме:19

Наименование:hose

Каталожный номер:60272644

Комплект:1

Примечание:

№ на схеме:20

Наименование:HOSE

Каталожный номер:60272646

Комплект:1

Примечание:

№ на схеме:21

Наименование:BRACKET SYL956H5.12.1

Каталожный номер:13511971

Комплект:1

Примечание:

№ на схеме:22

Наименование:A/C Compressor

Каталожный номер:60235423

Комплект:1

Примечание:

№ на схеме:23

Наименование:BELT

Каталожный номер:60279718

Комплект:1

Примечание:

№ на схеме:24

Наименование:hose

Каталожный номер:60272643

Комплект:1

Примечание:

№ на схеме:25

Наименование:CONDENSER

Каталожный номер:60270027

Комплект:1

Примечание:
