Блок кондиционера 60270026

← Система кондиционирования воздуха syl956h5 13511972 Кронштейн компрессора 13511971 →

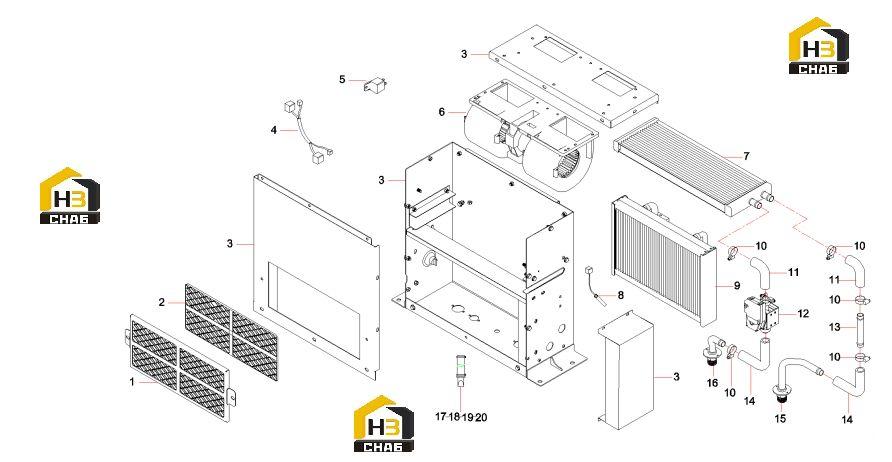

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:BRACKET

Каталожный номер:60309971

Комплект:1

Примечание:

№ на схеме:2

Наименование:FILTER

Каталожный номер:60309972

Комплект:1

Примечание:

№ на схеме:3

Наименование:BOX

Каталожный номер:60309955

Комплект:1

Примечание:

№ на схеме:4

Наименование:HARNESS

Каталожный номер:60309973

Комплект:1

Примечание:

№ на схеме:5

Наименование:RELAY

Каталожный номер:60309974

Комплект:1

Примечание:

№ на схеме:6

Наименование:FAN

Каталожный номер:60309963

Комплект:1

Примечание:

№ на схеме:7

Наименование:HEATER

Каталожный номер:60309962

Комплект:1

Примечание:

№ на схеме:8

Наименование:DETECTOR

Каталожный номер:60309961

Комплект:1

Примечание:

№ на схеме:9

Наименование:COOLER

Каталожный номер:60309960

Комплект:1

Примечание:

№ на схеме:10

Наименование:CLAMP

Каталожный номер:60309964

Комплект:8

Примечание:

№ на схеме:11

Наименование:HOSE

Каталожный номер:60309956

Комплект:2

Примечание:

№ на схеме:12

Наименование:WATER VALVE

Каталожный номер:60309958

Комплект:1

Примечание:

№ на схеме:13

Наименование:CONNECTOR

Каталожный номер:60309959

Комплект:1

Примечание:

№ на схеме:14

Наименование:HOSE

Каталожный номер:60309957

Комплект:1

Примечание:

№ на схеме:15

Наименование:CONNECTOR

Каталожный номер:60309965

Комплект:1

Примечание:

№ на схеме:16

Наименование:CONNECTOR

Каталожный номер:60309966

Комплект:1

Примечание:

№ на схеме:17

Наименование:HOSE

Каталожный номер:60309967

Комплект:1

Примечание:

№ на схеме:18

Наименование:VALVE

Каталожный номер:60309969

Комплект:1

Примечание:

№ на схеме:19

Наименование:TIE

Каталожный номер:60309970

Комплект:1

Примечание:

№ на схеме:20

Наименование:HOSE

Каталожный номер:60309968

Комплект:1

Примечание:
