Ящик для инструментов 13374198

Ящик для инструментов 13374198

← Подножка 13375357 Узел стрелы 13421651 →

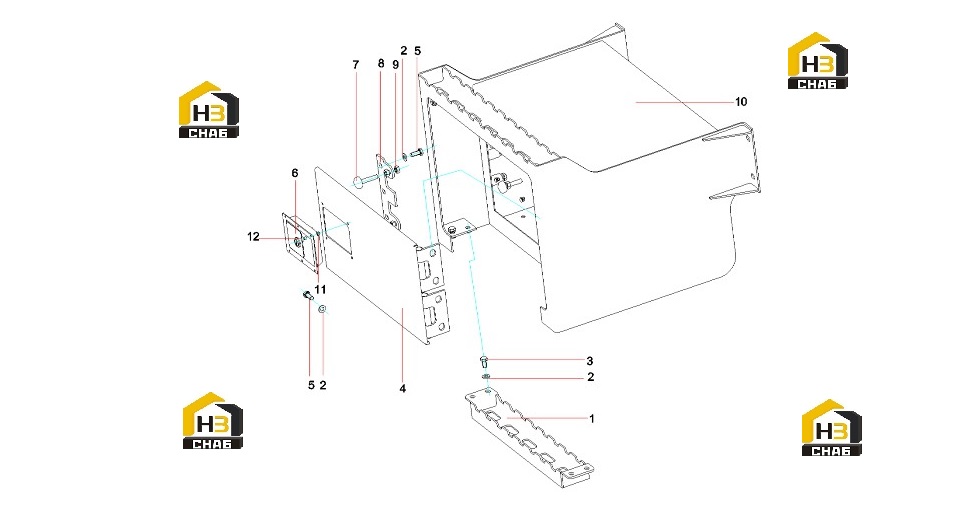

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Footplate SY60W9K2R.2.6.1
Каталожный номер:13374196
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Washer 10GB97.1
Каталожный номер:24000637
Комплект:9
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Bolt M10x20GB5783 Dacroment
Каталожный номер:24000272
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Door of toolbox SY60W9K2R.2.7.1
Каталожный номер:13374201
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Bolt M10x25GB5783 Dacroment
Каталожный номер:24000275
Комплект:5
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Lock, door
Каталожный номер:A222200000012
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Setscrew
Каталожный номер:A810502019056
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Module of lock tough
Каталожный номер:13374209
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Nut M10GB6170
Каталожный номер:A210307000017
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Welding part of toolbox
Каталожный номер:13374207
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Nut
Каталожный номер:11817218
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Anchor, clamp
Каталожный номер:10911866
Комплект:4
Примечание:
