Узел стрелы 13421651

Узел стрелы 13421651

← Ящик для инструментов 13374198 Цилиндр стрелы 13421651 →

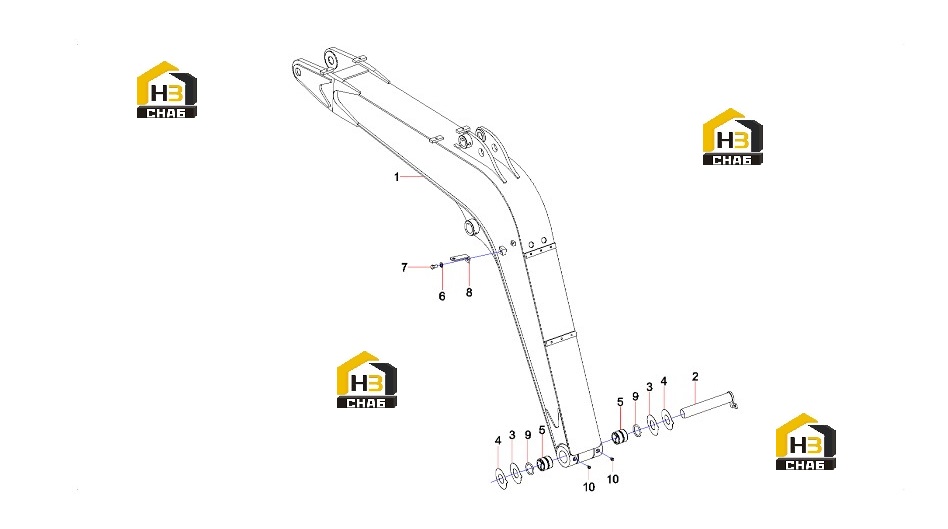

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Boom
Каталожный номер:10543247
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Roll, pin
Каталожный номер:10543251
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Shim
Каталожный номер:A820102010779
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Shim
Каталожный номер:A820102010780
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Sleeve, shaft
Каталожный номер:A820202005318
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Washer SH16GB97.1
Каталожный номер:24000642
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Bolt M16x30GB5783 10.9
Каталожный номер:A210111000263
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Bracket, lamp
Каталожный номер:A820101322531
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:DLl-ring, dustproof
Каталожный номер:B230101001118
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Fitting, grease
Каталожный номер:60017380
Комплект:2
Примечание:
