Узел отвала 13411794

Узел отвала 13411794

← Комплектующие рамы экскаватора 13411794 Комплектующие рамы экскаватора (часть1) 13411794 →

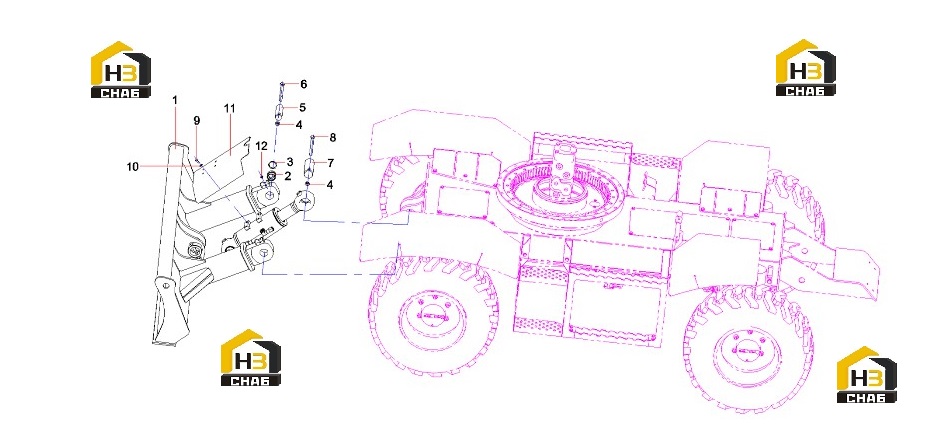

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Bucket SY60W9K3R.2.2
Каталожный номер:13400716
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Sleeve, shaft
Каталожный номер:A820208000293
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Ring, sealing
Каталожный номер:A230101000323
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Nut M16GB617010
Каталожный номер:A210307000028
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Pin
Каталожный номер:10541977
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Bolt M16x120GB5782 10.9
Каталожный номер:23002093
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Pin
Каталожный номер:10541978
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:SCREW
Каталожный номер:21050508
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Bolt M10x20GB5783
Каталожный номер:A210111000011
Комплект:12
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Washer
Каталожный номер:21001328
Комплект:10
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Cover board SY60W9K2R.2-17
Каталожный номер:13395956
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Cup, oil M10x1JB7940.1
Каталожный номер:A210804000002
Комплект:4
Примечание:
