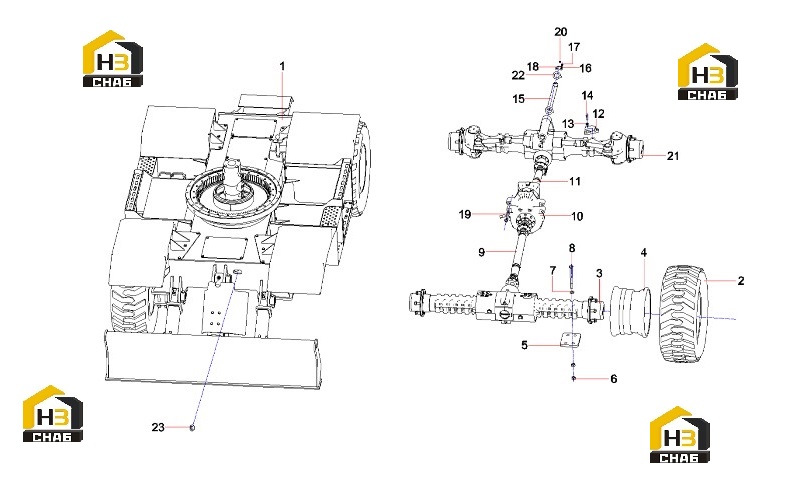

Комплектующие рамы экскаватора 13411794

← Отопитель 60213356 Узел отвала 13411794 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Main frame SY60W9K3R.2.1

Каталожный номер:13400695

Комплект:1

Примечание:

№ на схеме:2

Наименование:Tyre

Каталожный номер:60256192

Комплект:4

Примечание:

№ на схеме:3

Наименование:Rear axle

Каталожный номер:60253612

Комплект:1

Примечание:

№ на схеме:4

Наименование:Rim

Каталожный номер:60256193

Комплект:4

Примечание:

№ на схеме:5

Наименование:Access board SY60W9K2R.2-2

Каталожный номер:13403223

Комплект:2

Примечание:

№ на схеме:6

Наименование:Nut M20GB6170 10

Каталожный номер:A210307000029

Комплект:16

Примечание:

№ на схеме:7

Наименование:Washer 20GB97.1

Каталожный номер:A210406000014

Комплект:8

Примечание:

№ на схеме:8

Наименование:Bolt

Каталожный номер:A210110000317

Комплект:8

Примечание:

№ на схеме:9

Наименование:Transmission shaft

Каталожный номер:60253615

Комплект:1

Примечание:

№ на схеме:10

Наименование:Hydrostatic power shift

Каталожный номер:60253613

Комплект:1

Примечание:

№ на схеме:11

Наименование:Transmission shaft

Каталожный номер:60253614

Комплект:1

Примечание:

№ на схеме:12

Наименование:Supporting plate SY60W9K2R.2-3

Каталожный номер:13403225

Комплект:2

Примечание:

№ на схеме:13

Наименование:Washer 12GB97.1 300HV

Каталожный номер:21001334

Комплект:34

Примечание:

№ на схеме:14

Наименование:Bolt M12x40GB5783 Dacroment

Каталожный номер:24000303

Комплект:6

Примечание:

№ на схеме:15

Наименование:shaft SY60W9K2R.2-16

Каталожный номер:13377180

Комплект:1

Примечание:

№ на схеме:16

Наименование:Washer

Каталожный номер:21001328

Комплект:10

Примечание:

№ на схеме:17

Наименование:Bolt M10x20GB5783

Каталожный номер:A210111000011

Комплект:12

Примечание:

№ на схеме:18

Наименование:Plate SY60W9K3R.2-7

Каталожный номер:13409655

Комплект:1

Примечание:

№ на схеме:19

Наименование:Bolt M16x90GB5783 10.9

Каталожный номер:A210111000347

Комплект:4

Примечание:

№ на схеме:20

Наименование:Cup, oil M10x1JB7940.1

Каталожный номер:A210804000002

Комплект:4

Примечание:

№ на схеме:21

Наименование:Front steering drive axle

Каталожный номер:60253611

Комплект:1

Примечание:

№ на схеме:22

Наименование:Spacer

Каталожный номер:13063804

Комплект:2

Примечание:

№ на схеме:23

Наименование:Sheath

Каталожный номер:11225692

Комплект:3

Примечание:
