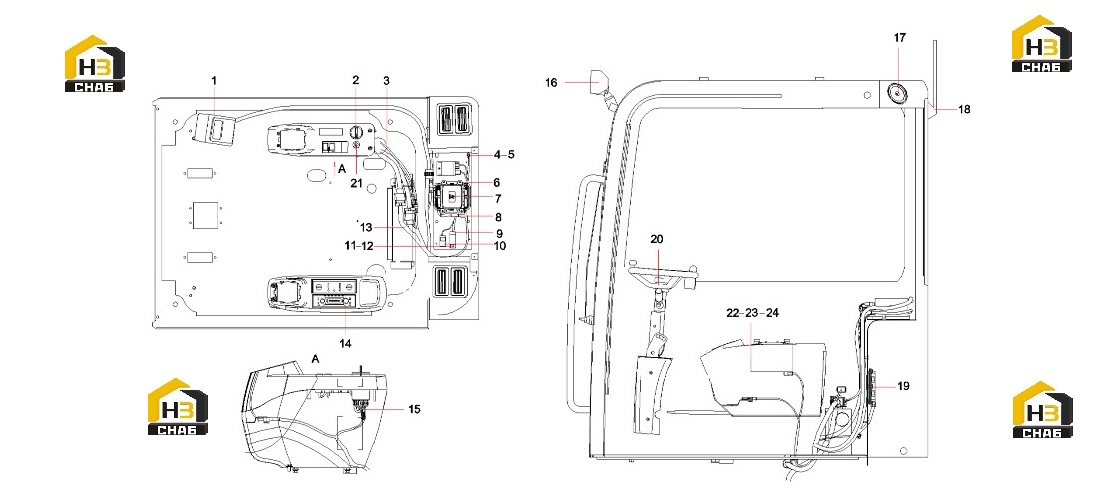

Система электрическая кабины 13408188 sy60

← Система электрическая 13408188 sy60 Блок предохранителей 12824424 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Sany Encourage Control Display

Каталожный номер:13368202

Комплект:1

Примечание:

№ на схеме:2

Наименование:Knob switch

Каталожный номер:60211508

Комплект:1

Примечание:

№ на схеме:3

Наименование:Cab board harness SY60

Каталожный номер:13393699

Комплект:1

Примечание:

№ на схеме:4

Наименование:Nut M10GB6170 10

Каталожный номер:A210307000036

Комплект:4

Примечание:

№ на схеме:5

Наименование:Washer 10GB97.1

Каталожный номер:24000637

Комплект:4

Примечание:

№ на схеме:6

Наименование:Screw M6x16GB70.1

Каталожный номер:A210204000130

Комплект:4

Примечание:

№ на схеме:7

Наименование:Integrated box SY85C1K2S.5C.1.1

Каталожный номер:12824424

Комплект:1

Примечание:

№ на схеме:8

Наименование:Cluster fixed lace

Каталожный номер:60202078

Комплект:3

Примечание:

№ на схеме:9

Наименование:Relay,intermission,wipe

Каталожный номер:60034854

Комплект:1

Примечание:

№ на схеме:10

Наименование:flasher relay

Каталожный номер:60306195

Комплект:1

Примечание:

№ на схеме:11

Наименование:Screw M4x12GB818

Каталожный номер:A210210000030

Комплект:3

Примечание:

№ на схеме:12

Наименование:Washer 5GB96.1

Каталожный номер:60238782

Комплект:3

Примечание:

№ на схеме:13

Наименование:Driver cab harness SY60

Каталожный номер:13393706

Комплект:1

Примечание:

№ на схеме:14

Наименование:Radio

Каталожный номер:60047845

Комплект:1

Примечание:

№ на схеме:15

Наименование:Control switch harness

Каталожный номер:13393696

Комплект:1

Примечание:

№ на схеме:16

Наименование:working light

Каталожный номер:60173509

Комплект:2

Примечание:

№ на схеме:17

Наименование:Speaker

Каталожный номер:60023703

Комплект:1

Примечание:

№ на схеме:18

Наименование:Antenna

Каталожный номер:60023704

Комплект:1

Примечание:

№ на схеме:19

Наименование:Sany Encourage Hydraulic Control

Каталожный номер:13368144

Комплект:1

Примечание:

№ на схеме:20

Наименование:Direction machine assembly

Каталожный номер:60254620

Комплект:1

Примечание:

№ на схеме:21

Наименование:Switch, ignition

Каталожный номер:A241200001217

Комплект:1

Примечание:

№ на схеме:22

Наименование:Screw M5x12GB70.1

Каталожный номер:A210204000115

Комплект:2

Примечание:

№ на схеме:23

Наименование:Washer

Каталожный номер:24000630

Комплект:2

Примечание:

№ на схеме:24

Наименование:Washer 6GB93

Каталожный номер:60060564

Комплект:2

Примечание:
