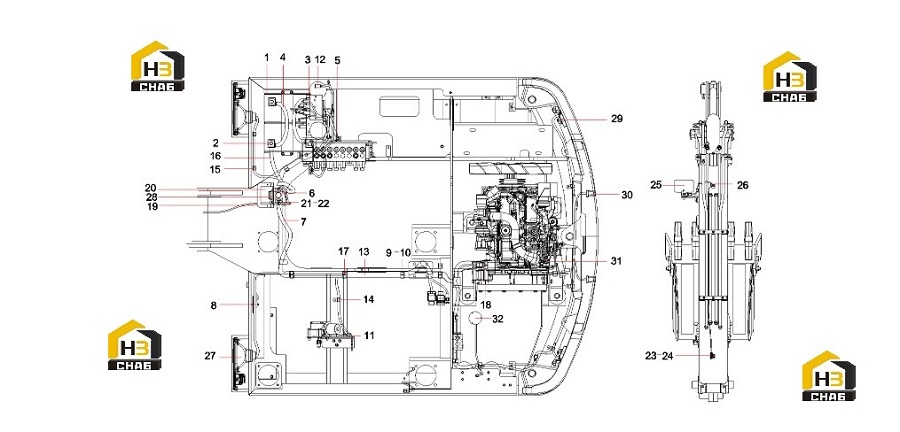

Система электрическая 13408188 sy60

← Седло зуба ковша 12158015 Система электрическая кабины 13408188 sy60 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Battery

Каталожный номер:B242200000026

Комплект:2

Примечание:

№ на схеме:2

Наименование:Connector GP, anode, battery, A

Каталожный номер:60013322

Комплект:2

Примечание:

№ на схеме:3

Наименование:Connector GP, cathode, battery, A

Каталожный номер:60013321

Комплект:2

Примечание:

№ на схеме:4

Наименование:Power line

Каталожный номер:60193169

Комплект:2

Примечание:

№ на схеме:5

Наименование:Power line

Каталожный номер:60193172

Комплект:1

Примечание:

№ на схеме:6

Наименование:Box, fuse

Каталожный номер:A241300000059

Комплект:1

Примечание:

№ на схеме:7

Наименование:Power line

Каталожный номер:60193170

Комплект:1

Примечание:

№ на схеме:8

Наименование:Horn

Каталожный номер:60211509

Комплект:1

Примечание:

№ на схеме:9

Наименование:Bolt M10x16GB5783 10.9

Каталожный номер:A210111000195

Комплект:10

Примечание:

№ на схеме:10

Наименование:Washer 10GB97.1

Каталожный номер:24000637

Комплект:14

Примечание:

№ на схеме:11

Наименование:Cluster fixed lace

Каталожный номер:60197034

Комплект:4

Примечание:

№ на схеме:12

Наименование:Socket, two-wire

Каталожный номер:B241000000022

Комплект:1

Примечание:

№ на схеме:13

Наименование:Vehicle body harness SY60

Каталожный номер:13393700

Комплект:1

Примечание:

№ на схеме:14

Наименование:Wire clip

Каталожный номер:60083322

Комплект:4

Примечание:

№ на схеме:15

Наименование:Clamp, harness

Каталожный номер:60086354

Комплект:3

Примечание:

№ на схеме:16

Наименование:Power line

Каталожный номер:60193171

Комплект:1

Примечание:

№ на схеме:17

Наименование:Harness clamp

Каталожный номер:60149606

Комплект:4

Примечание:

№ на схеме:18

Наименование:Harness clamp

Каталожный номер:60086357

Комплект:2

Примечание:

№ на схеме:19

Наименование:Relay mounting

Каталожный номер:12878512

Комплект:1

Примечание:

№ на схеме:20

Наименование:relay protective coverSY60C1I2R.1

Каталожный номер:12353689

Комплект:1

Примечание:

№ на схеме:21

Наименование:Bolt M6x16GB5783

Каталожный номер:A210111000079

Комплект:2

Примечание:

№ на схеме:22

Наименование:Washer 6GB96.1

Каталожный номер:60238783

Комплект:6

Примечание:

№ на схеме:23

Наименование:Bolt M8x16GB5783 10.9

Каталожный номер:A210111000342

Комплект:2

Примечание:

№ на схеме:24

Наименование:Accessories, metal, fixed, plug-in

Каталожный номер:60041902

Комплект:6

Примечание:

№ на схеме:25

Наименование:Working light

Каталожный номер:60204926

Комплект:1

Примечание:

№ на схеме:26

Наименование:Clamp, harness

Каталожный номер:60086353

Комплект:2

Примечание:

№ на схеме:27

Наименование:Working light

Каталожный номер:60259480

Комплект:1

Примечание:

№ на схеме:28

Наименование:DC contactor

Каталожный номер:60212612

Комплект:1

Примечание:

№ на схеме:29

Наименование:Working light

Каталожный номер:60259481

Комплект:1

Примечание:

№ на схеме:30

Наименование:Working light

Каталожный номер:60259482

Комплект:2

Примечание:

№ на схеме:31

Наименование:Power Supply Line

Каталожный номер:60215131

Комплект:1

Примечание:

№ на схеме:32

Наименование:Reversing alarm

Каталожный номер:60217070

Комплект:1

Примечание:
