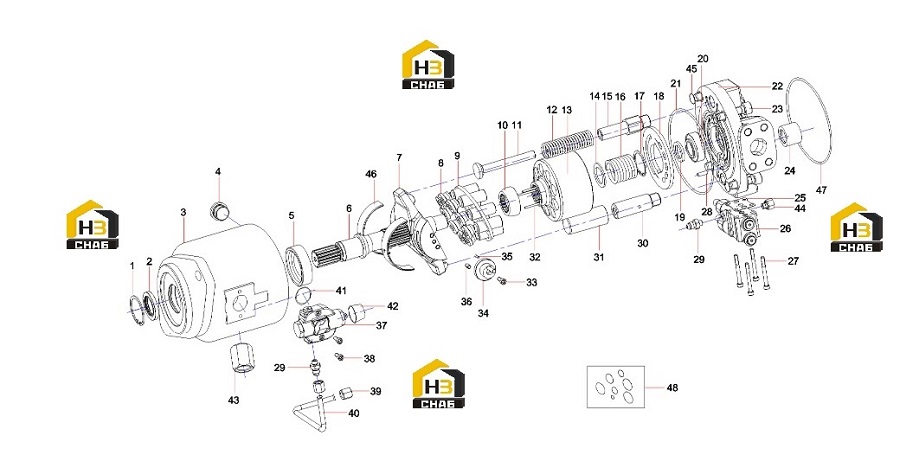

Насос плунжерный 60262517

← Насос гидравлический шестеренчатый 60259660 Клапан многоходовой 60167417 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:RETAINING RING

Каталожный номер:60222987

Комплект:1

Примечание:

№ на схеме:2

Наименование:Ring, seal, shaft

Каталожный номер:60129465

Комплект:1

Примечание:

№ на схеме:3

Наименование:PUMP HOUSING

Каталожный номер:60291745

Комплект:1

Примечание:

№ на схеме:4

Наименование:LOCKING SCREW

Каталожный номер:60222967

Комплект:1

Примечание:

№ на схеме:5

Наименование:TAPERED-ROLLER BEARING

Каталожный номер:60222982

Комплект:1

Примечание:

№ на схеме:6

Наименование:DRIVE SHAFT

Каталожный номер:60291748

Комплект:1

Примечание:

№ на схеме:7

Наименование:SWASHPLATE

Каталожный номер:60291747

Комплект:1

Примечание:

№ на схеме:8

Наименование:PISTON

Каталожный номер:60291759

Комплект:9

Примечание:

№ на схеме:9

Наименование:RETAINING PLATE

Каталожный номер:60291760

Комплект:1

Примечание:

№ на схеме:10

Наименование:RETAINING BALL

Каталожный номер:60291761

Комплект:1

Примечание:

№ на схеме:11

Наименование:OPPOSED PISTON

Каталожный номер:60291768

Комплект:1

Примечание:

№ на схеме:12

Наименование:SPRING

Каталожный номер:60291770

Комплект:1

Примечание:

№ на схеме:13

Наименование:CYLINDER

Каталожный номер:60291762

Комплект:1

Примечание:

№ на схеме:14

Наименование:BACK-UP PLATE

Каталожный номер:60291765

Комплект:1

Примечание:

№ на схеме:15

Наименование:KOLBENFUEHRUNG

Каталожный номер:60291769

Комплект:1

Примечание:

№ на схеме:16

Наименование:SPRING

Каталожный номер:60291763

Комплект:1

Примечание:

№ на схеме:17

Наименование:SEEGER-V-RING

Каталожный номер:60291764

Комплект:1

Примечание:

№ на схеме:18

Наименование:Control Plate

Каталожный номер:60150773

Комплект:1

Примечание:

№ на схеме:19

Наименование:ADJUSTMENT SHIM

Каталожный номер:60291750

Комплект:1

Примечание:

№ на схеме:20

Наименование:TAPERED-ROLLER BEARING

Каталожный номер:60291751

Комплект:1

Примечание:

№ на схеме:21

Наименование:O-RING

Каталожный номер:60291753

Комплект:1

Примечание:

№ на схеме:22

Наименование:PORT PLATE

Каталожный номер:60291746

Комплект:1

Примечание:

№ на схеме:23

Наименование:SOCKET-HEAD SCREW

Каталожный номер:60291756

Комплект:4

Примечание:

№ на схеме:24

Наименование:SPLINED HUB

Каталожный номер:60291749

Комплект:1

Примечание:

№ на схеме:25

Наименование:GASKET

Каталожный номер:60291772

Комплект:1

Примечание:

№ на схеме:26

Наименование:STEUERVENTIL

Каталожный номер:60291771

Комплект:1

Примечание:

№ на схеме:27

Наименование:SOCKET-HEAD SCREW

Каталожный номер:60291773

Комплект:4

Примечание:

№ на схеме:28

Наименование:CYLINDER PIN

Каталожный номер:60291757

Комплект:1

Примечание:

№ на схеме:29

Наименование:FITTING

Каталожный номер:60291819

Комплект:2

Примечание:

№ на схеме:30

Наименование:PISTON GUIDE

Каталожный номер:60291767

Комплект:1

Примечание:

№ на схеме:31

Наименование:CONTROL PISTON

Каталожный номер:60291766

Комплект:1

Примечание:

№ на схеме:32

Наименование:PRESSURE PIN

Каталожный номер:60222997

Комплект:3

Примечание:

№ на схеме:33

Наименование:SOCKET-HEAD SCREW

Каталожный номер:60291800

Комплект:1

Примечание:

№ на схеме:34

Наименование:FOLLOWER

Каталожный номер:60291798

Комплект:1

Примечание:

№ на схеме:35

Наименование:SLEEVE

Каталожный номер:60291803

Комплект:1

Примечание:

№ на схеме:36

Наименование:SLEEVE

Каталожный номер:60291802

Комплект:1

Примечание:

№ на схеме:37

Наименование:STEUERVENTIL

Каталожный номер:60291797

Комплект:1

Примечание:

№ на схеме:38

Наименование:SOCKET-HEAD SCREW

Каталожный номер:60291801

Комплект:2

Примечание:

№ на схеме:39

Наименование:SPACER

Каталожный номер:60291820

Комплект:2

Примечание:

№ на схеме:40

Наименование:TUBE WITH NUT

Каталожный номер:60291818

Комплект:1

Примечание:

№ на схеме:41

Наименование:GASKET

Каталожный номер:60291799

Комплект:1

Примечание:

№ на схеме:42

Наименование:TAMPER PROOF CAP

Каталожный номер:60223211

Комплект:1

Примечание:

№ на схеме:43

Наименование:Adapter

Каталожный номер:60321167

Комплект:1

Примечание:

№ на схеме:44

Наименование:Adapter

Каталожный номер:60321168

Комплект:1

Примечание:

№ на схеме:45

Наименование:O-RING

Каталожный номер:60291754

Комплект:4

Примечание:

№ на схеме:46

Наименование:BEARING-LINER

Каталожный номер:60291752

Комплект:2

Примечание:

№ на схеме:47

Наименование:O-RING

Каталожный номер:60291755

Комплект:1

Примечание:

№ на схеме:48

Наименование:piston pump repair kit

Каталожный номер:60307984

Комплект:1

Примечание:
