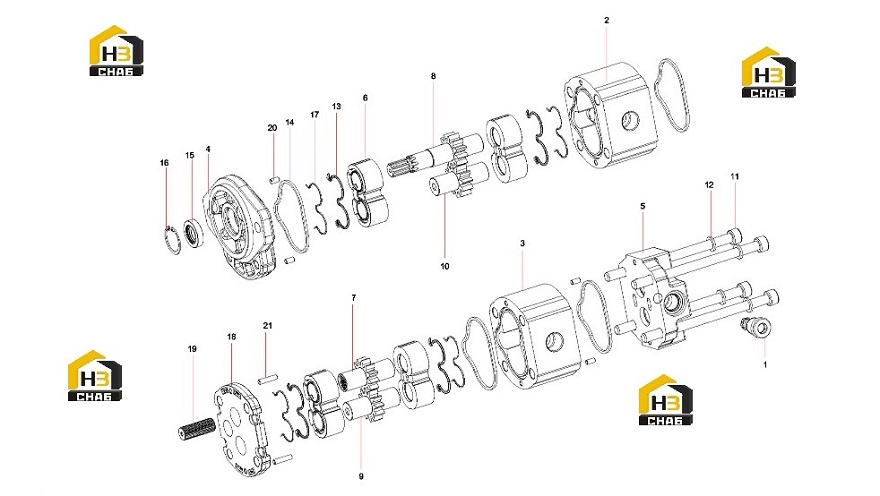

Насос гидравлический шестеренчатый 60259660

← Трубопровод гидравлической системы 13404848 Насос плунжерный 60262517 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:VALVE PLC

Каталожный номер:60290734

Комплект:1

Примечание:

№ на схеме:2

Наименование:BODY

Каталожный номер:60291821

Комплект:1

Примечание:

№ на схеме:3

Наименование:BODY

Каталожный номер:60290736

Комплект:1

Примечание:

№ на схеме:4

Наименование:FRONT COVER

Каталожный номер:60290737

Комплект:1

Примечание:

№ на схеме:5

Наименование:REAR COVER

Каталожный номер:60290738

Комплект:1

Примечание:

№ на схеме:6

Наименование:THRUST PLATE

Каталожный номер:60291822

Комплект:4

Примечание:

№ на схеме:7

Наименование:DRIVE GEAR

Каталожный номер:60290740

Комплект:1

Примечание:

№ на схеме:8

Наименование:DRIVE SHAFT

Каталожный номер:60291823

Комплект:1

Примечание:

№ на схеме:9

Наименование:DRIVEN GEAR

Каталожный номер:60290742

Комплект:1

Примечание:

№ на схеме:10

Наименование:DRIVEN GEAR

Каталожный номер:60291824

Комплект:1

Примечание:

№ на схеме:11

Наименование:SCREW

Каталожный номер:60291825

Комплект:4

Примечание:

№ на схеме:12

Наименование:WASHER

Каталожный номер:60290745

Комплект:4

Примечание:

№ на схеме:13

Наименование:SEAL

Каталожный номер:60290746

Комплект:4

Примечание:

№ на схеме:14

Наименование:SEAL

Каталожный номер:60290747

Комплект:4

Примечание:

№ на схеме:15

Наименование:SHAFT SEAL

Каталожный номер:60290748

Комплект:1

Примечание:

№ на схеме:16

Наименование:RING

Каталожный номер:60290749

Комплект:1

Примечание:

№ на схеме:17

Наименование:ANTIEXTRUSION

Каталожный номер:60290750

Комплект:4

Примечание:

№ на схеме:18

Наименование:FLANGE

Каталожный номер:60290751

Комплект:1

Примечание:

№ на схеме:19

Наименование:Sleeve, spline

Каталожный номер:60123688

Комплект:1

Примечание:

№ на схеме:20

Наименование:Pin

Каталожный номер:60123735

Комплект:4

Примечание:

№ на схеме:21

Наименование:DOWEL PIN

Каталожный номер:60290752

Комплект:2

Примечание:
