Сиситема карданного вала 13366279

← Комплектующие рамы экскаватора (часть1) 13366279 Комплектующие рамы экскаватора (часть2) 13366279 →

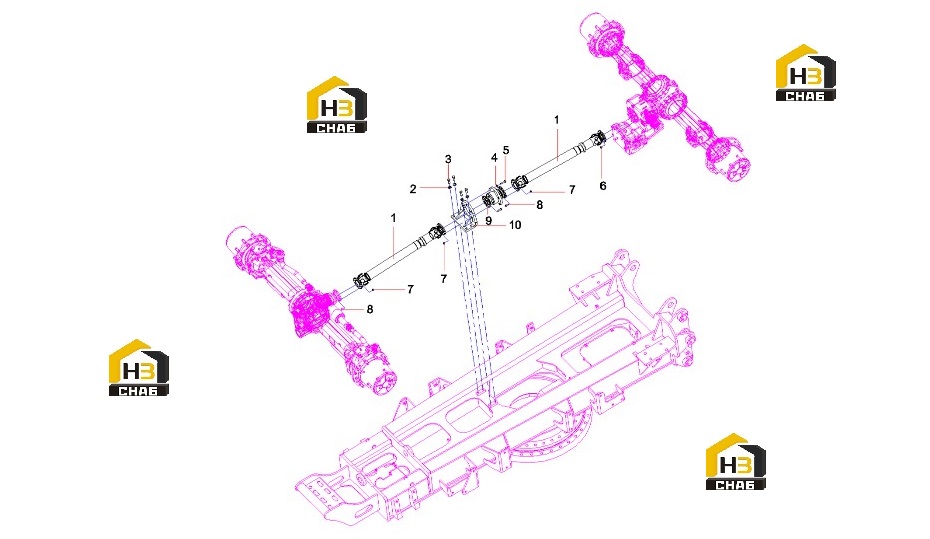

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:transmission shaft

Каталожный номер:60250696

Комплект:2

Примечание:

№ на схеме:2

Наименование:Washer

Каталожный номер:A210405000002

Комплект:4

Примечание:

№ на схеме:3

Наименование:Bolt

Каталожный номер:A210111000313

Комплект:4

Примечание:

№ на схеме:4

Наименование:Washer 12GB97.1

Каталожный номер:A210405000001

Комплект:5

Примечание:

№ на схеме:5

Наименование:Bolt M12x45GB5783

Каталожный номер:A210111000041

Комплект:5

Примечание:

№ на схеме:6

Наименование:NUT M10×1GB6177.2

Каталожный номер:60278264

Комплект:8

Примечание:

№ на схеме:7

Наименование:Nut M10GB6170 10

Каталожный номер:A210307000036

Комплект:24

Примечание:

№ на схеме:8

Наименование:Bolt M10x25GB5783

Каталожный номер:A210111000018

Комплект:24

Примечание:

№ на схеме:9

Наименование:transmission shaft supporting

Каталожный номер:60256987

Комплект:1

Примечание:

№ на схеме:10

Наименование:support seat component

Каталожный номер:13349883

Комплект:1

Примечание:
