Комплектующие рамы экскаватора (часть2) 13366279

Комплектующие рамы экскаватора (часть2) 13366279

← Сиситема карданного вала 13366279 Комплектующие рамы экскаватора (часть3) 13366279 →

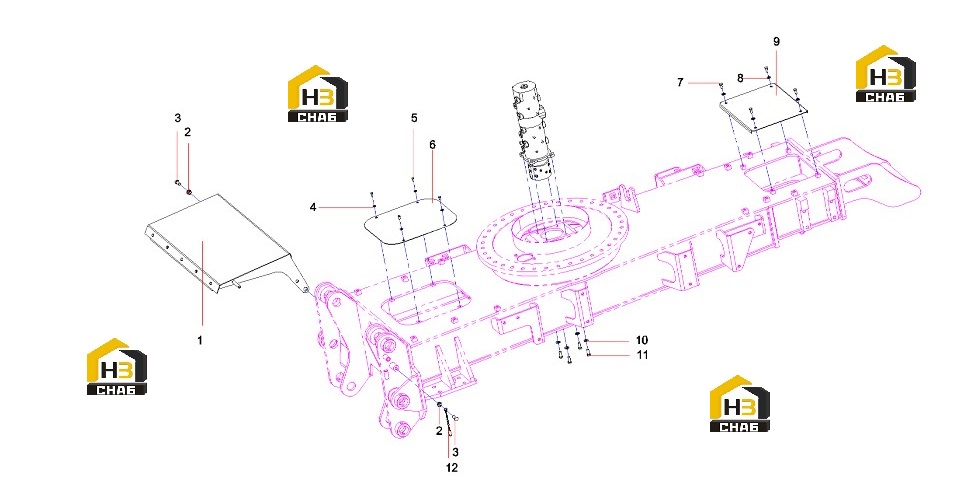

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:oil cylinder guard board
Каталожный номер:13352647
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Sleeve
Каталожный номер:A820202004034
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Bolt M16x35GB5783
Каталожный номер:A210111000100
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Washer 10GB97.1
Каталожный номер:A210405000011
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Bolt M10x16GB5783
Каталожный номер:A210111000125
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:rear cover plate SY150W9I3K.2-2
Каталожный номер:13359912
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Bolt M12x25GB5783
Каталожный номер:A210111000037
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Washer 12GB97.1
Каталожный номер:A210405000001
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:front cover plate SY150W9I3K.2-1
Каталожный номер:13359911
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Washer
Каталожный номер:A210405000002
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Bolt M14x35GB5783
Каталожный номер:A210111000207
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:chain SY150W9I3K.2.23
Каталожный номер:13585925
Комплект:1
Примечание:
