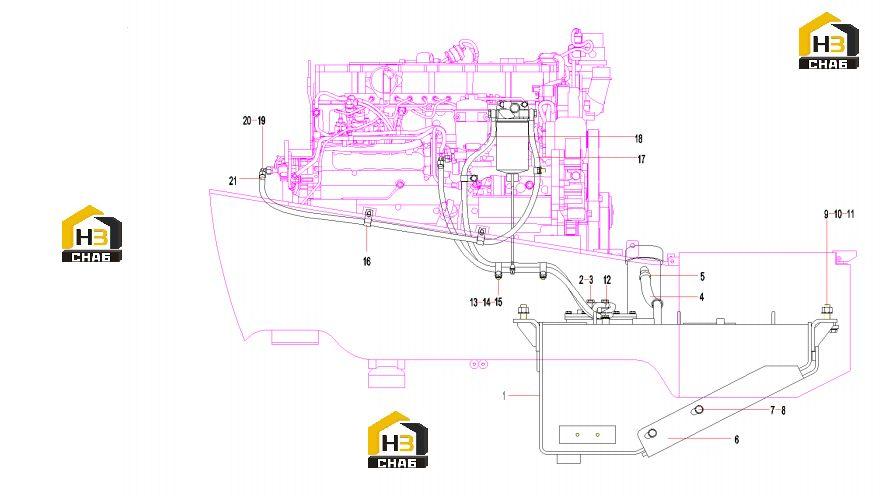

Система топливная sw405k1.7.4b 13836926

← Двигатель sw405k1.7 13667890 Система охлажденя sw405k1.7.3 13666916 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Radiator

Каталожный номер:60282623

Комплект:1

Примечание:

№ на схеме:2

Наименование:Articulated bolt M16x1.5JB6013

Каталожный номер:A210199000016

Комплект:4

Примечание:

№ на схеме:3

Наименование:Washer

Каталожный номер:A210434000008

Комплект:8

Примечание:

№ на схеме:4

Наименование:oil tank ventilation tube

Каталожный номер:13635054

Комплект:1

Примечание:

№ на схеме:5

Наименование:Clamp, Hose

Каталожный номер:A229900002964

Комплект:2

Примечание:

№ на схеме:6

Наименование:guard board of fuel tank

Каталожный номер:13644754

Комплект:1

Примечание:

№ на схеме:7

Наименование:Washer Flat M16

Каталожный номер:21001338

Комплект:7

Примечание:

№ на схеме:8

Наименование:Bolt M16x30 10.9

Каталожный номер:A210111000263

Комплект:7

Примечание:

№ на схеме:9

Наименование:Washer Flat M20

Каталожный номер:A210491000132

Комплект:8

Примечание:

№ на схеме:10

Наименование:Nut

Каталожный номер:A210319000014

Комплект:4

Примечание:

№ на схеме:11

Наименование:Bolt

Каталожный номер:A210111000222

Комплект:4

Примечание:

№ на схеме:12

Наименование:Pipe

Каталожный номер:12264312

Комплект:4

Примечание:

№ на схеме:13

Наименование:Bolt

Каталожный номер:A210111000197

Комплект:8

Примечание:

№ на схеме:14

Наименование:Washer

Каталожный номер:24000637

Комплект:8

Примечание:

№ на схеме:15

Наименование:Harness clamp

Каталожный номер:60149606

Комплект:4

Примечание:

№ на схеме:16

Наименование:Clamp, harness

Каталожный номер:60086356

Комплект:4

Примечание:

№ на схеме:17

Наименование:Fuel hose SW405K1.7.4-3A

Каталожный номер:13827925

Комплект:1

Примечание:

№ на схеме:18

Наименование:Fuel hose SW405K1.7.4-4A

Каталожный номер:13827928

Комплект:2

Примечание:

№ на схеме:19

Наименование:Fitting, Elbow

Каталожный номер:B210780000024

Комплект:2

Примечание:

№ на схеме:20

Наименование:pipe joint SW405K1.7.4.1

Каталожный номер:13634963

Комплект:2

Примечание:

№ на схеме:21

Наименование:Clamp

Каталожный номер:A210855000003

Комплект:6

Примечание:
