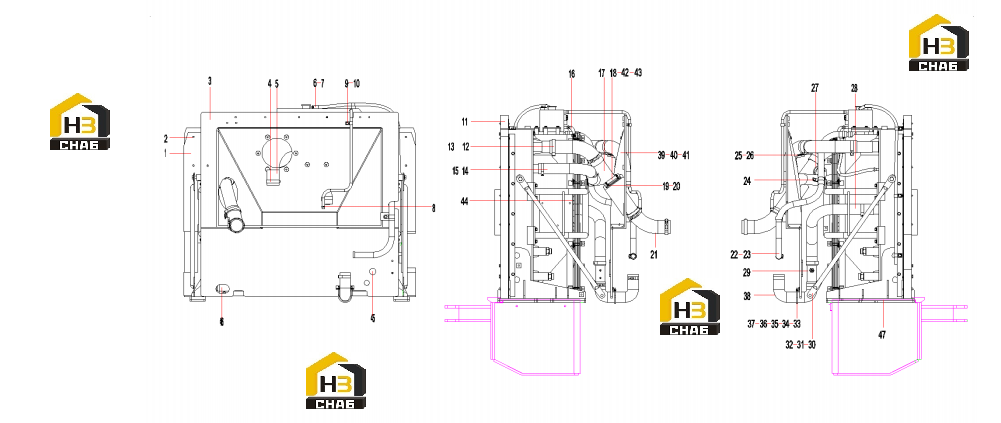

Система охлажденя sw405k1.7.3 13666916

← Система топливная sw405k1.7.4b 13836926 Трубопровод sw405k1.7.8a 13836991 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Radiator

Каталожный номер:60282623

Комплект:1

Примечание:

№ на схеме:2

Наименование:Pintle

Каталожный номер:11961759

Комплект:7

Примечание:

№ на схеме:3

Наименование:Clapboard SW405K1.7.3-10

Каталожный номер:13650378

Комплект:1

Примечание:

№ на схеме:4

Наименование:Clamp

Каталожный номер:21004569

Комплект:2

Примечание:

№ на схеме:5

Наименование:Intercooled hose SW405K1.7.3-1

Каталожный номер:13636168

Комплект:1

Примечание:

№ на схеме:6

Наименование:Clamp

Каталожный номер:A210855000003

Комплект:5

Примечание:

№ на схеме:7

Наименование:Gas removal tube SW405K1.7.3

Каталожный номер:13639119

Комплект:1

Примечание:

№ на схеме:8

Наименование:Gas removal tube SW405K1.7.3

Каталожный номер:13636836

Комплект:1

Примечание:

№ на схеме:9

Наименование:Bolt

Каталожный номер:A210111000125

Комплект:9

Примечание:

№ на схеме:10

Наименование:Washer

Каталожный номер:A210405000011

Комплект:24

Примечание:

№ на схеме:11

Наименование:Sponge Top SW405K1.7.3-25A

Каталожный номер:13828025

Комплект:1

Примечание:

№ на схеме:12

Наименование:Radiator Intake Tube SW405K1.7.3

Каталожный номер:13636183

Комплект:1

Примечание:

№ на схеме:13

Наименование:Clamp

Каталожный номер:A229900003104

Комплект:6

Примечание:

№ на схеме:14

Наименование:Intercooled hose 1 SW405K1.7.3

Каталожный номер:13636644

Комплект:1

Примечание:

№ на схеме:15

Наименование:Clamp

Каталожный номер:A210855000052

Комплект:4

Примечание:

№ на схеме:16

Наименование:Gas removal tube SW405K1.7.3

Каталожный номер:13636851

Комплект:1

Примечание:

№ на схеме:17

Наименование:intercooled steel tube

Каталожный номер:13636339

Комплект:1

Примечание:

№ на схеме:18

Наименование:clamp SW405.7.3.1

Каталожный номер:13637394

Комплект:1

Примечание:

№ на схеме:19

Наименование:Bolt

Каталожный номер:A210111000080

Комплект:7

Примечание:

№ на схеме:20

Наименование:Washer

Каталожный номер:A210404000009

Комплект:4

Примечание:

№ на схеме:21

Наименование:Intercooled hose 1 SW405K1.7.3

Каталожный номер:13636200

Комплект:1

Примечание:

№ на схеме:22

Наименование:Recharging Tube SW405K1.7.3-5

Каталожный номер:13636412

Комплект:1

Примечание:

№ на схеме:23

Наименование:Hoop

Каталожный номер:A229900002838

Комплект:2

Примечание:

№ на схеме:24

Наименование:Harness clamp

Каталожный номер:60086357

Комплект:2

Примечание:

№ на схеме:25

Наименование:The fixity of line SW405K1.7.3-18

Каталожный номер:13636977

Комплект:1

Примечание:

№ на схеме:26

Наименование:Plate SW405K1.7.3-19

Каталожный номер:13636984

Комплект:1

Примечание:

№ на схеме:27

Наименование:The fixity of line SW405K1.7.3-17

Каталожный номер:13636969

Комплект:1

Примечание:

№ на схеме:28

Наименование:Radiator Out Tube SW405K1.7.3

Каталожный номер:13636388

Комплект:1

Примечание:

№ на схеме:29

Наименование:Pipe SW405.7.3.2

Каталожный номер:13637621

Комплект:1

Примечание:

№ на схеме:30

Наименование:Bolt M16x50GB5783 dacroment

Каталожный номер:24000320

Комплект:6

Примечание:

№ на схеме:31

Наименование:Washer

Каталожный номер:A210405000003

Комплект:6

Примечание:

№ на схеме:32

Наименование:Washer

Каталожный номер:A210404000008

Комплект:6

Примечание:

№ на схеме:33

Наименование:Clip SW405K1.7.3.4-2

Каталожный номер:13648778

Комплект:1

Примечание:

№ на схеме:34

Наименование:plate SW405K1.7.3-28A

Каталожный номер:13822798

Комплект:1

Примечание:

№ на схеме:35

Наименование:Bolt

Каталожный номер:A210111000079

Комплект:4

Примечание:

№ на схеме:36

Наименование:Nut

Каталожный номер:A210307000016

Комплект:4

Примечание:

№ на схеме:37

Наименование:Washer

Каталожный номер:24000632

Комплект:7

Примечание:

№ на схеме:38

Наименование:Out Tube 2 SW405K1.7.3-8

Каталожный номер:13636629

Комплект:1

Примечание:

№ на схеме:39

Наименование:Plate Seal SW405K1.7.3-15

Каталожный номер:13636889

Комплект:1

Примечание:

№ на схеме:40

Наименование:Plate Seal SW405K1.7.3-16

Каталожный номер:13636967

Комплект:1

Примечание:

№ на схеме:41

Наименование:Plate SW405K1.7.3-21

Каталожный номер:13636989

Комплект:4

Примечание:

№ на схеме:42

Наименование:seal ring 1 SW405K1.7.3-11

Каталожный номер:13636655

Комплект:1

Примечание:

№ на схеме:43

Наименование:Plate3 SW405K1.7.3-27

Каталожный номер:13639439

Комплект:1

Примечание:

№ на схеме:44

Наименование:Fan

Каталожный номер:60282624

Комплект:1

Примечание:

№ на схеме:45

Наименование:ring SW405k1.7.3-31

Каталожный номер:13710516

Комплект:6

Примечание:

№ на схеме:46

Наименование:ring 2 SW405K1.7.3-30

Каталожный номер:13710514

Комплект:3

Примечание:

№ на схеме:47

Наименование:Sponge Bottm SW405K1.7.3-40

Каталожный номер:13828021

Комплект:1

Примечание:
