Шарнир нижний соединения syl958h1.1.4.2a 13340262

← Шарнир верхний соединения 13046191 Кабина sw405k1.5a 13668509 →

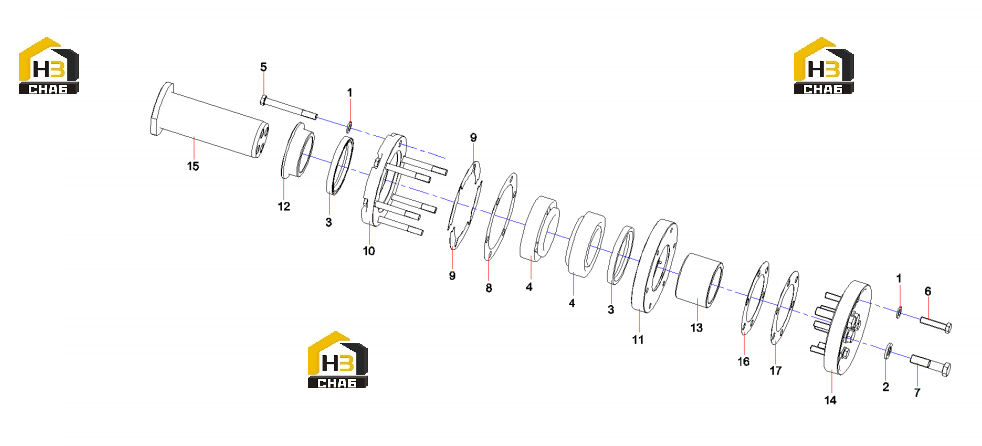

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Washer

Каталожный номер:24000639

Комплект:12

Примечание:

№ на схеме:2

Наименование:Washer

Каталожный номер:A210491000118

Комплект:4

Примечание:

№ на схеме:3

Наименование:Seal,oil

Каталожный номер:24002816

Комплект:2

Примечание:

№ на схеме:4

Наименование:Bearing

Каталожный номер:29006091

Комплект:2

Примечание:

№ на схеме:5

Наименование:Bolt M12x110

Каталожный номер:A210110000384

Комплект:6

Примечание:

№ на схеме:6

Наименование:Bolt

Каталожный номер:A210111000118

Комплект:6

Примечание:

№ на схеме:7

Наименование:Bolt

Каталожный номер:A210110000281

Комплект:4

Примечание:

№ на схеме:8

Наименование:adjusting spacer SYL958H1.1.4.1

Каталожный номер:13340252

Комплект:4

Примечание:

№ на схеме:9

Наименование:adjusting spacer SYL958H1.1.4.1

Каталожный номер:13340253

Комплект:4

Примечание:

№ на схеме:10

Наименование:upper bearing seat

Каталожный номер:13340254

Комплект:1

Примечание:

№ на схеме:11

Наименование:lower bearing seat SYL958H1.1.4.2

Каталожный номер:13340255

Комплект:1

Примечание:

№ на схеме:12

Наименование:taper sleeve SYL958H1.1.4.2-3a

Каталожный номер:13340256

Комплект:1

Примечание:

№ на схеме:13

Наименование:bush SYL958H1.1.4.2-4a

Каталожный номер:13340257

Комплект:1

Примечание:

№ на схеме:14

Наименование:flange plate SYL958H1.1.4.2-5a

Каталожный номер:13340258

Комплект:1

Примечание:

№ на схеме:15

Наименование:Lock pin SYL958H1.1.4.2-6a

Каталожный номер:13340259

Комплект:1

Примечание:

№ на схеме:16

Наименование:adjusting spacer SYL958H1.1.4.2

Каталожный номер:13340260

Комплект:7

Примечание:

№ на схеме:17

Наименование:adjusting spacer SYL958H1.1.4.2

Каталожный номер:13340261

Комплект:5

Примечание:
