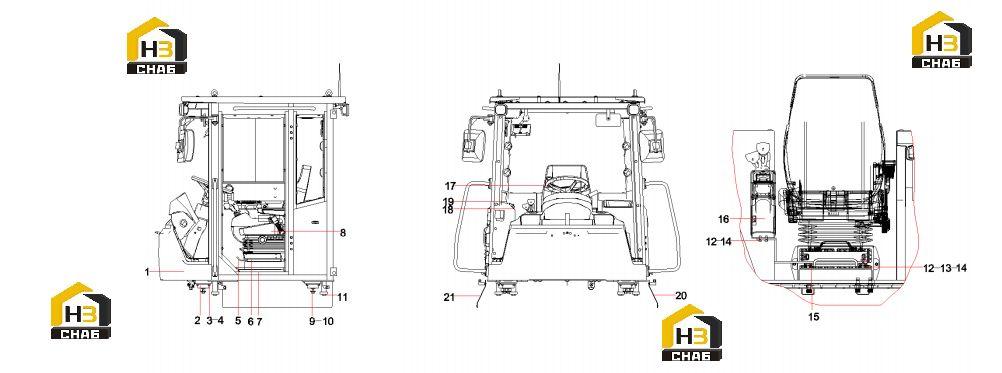

Кабина sw405k1.5a 13668509

← Шарнир нижний соединения syl958h1.1.4.2a 13340262 Лестницы платформ и крылья 13510092 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:cab assembly

Каталожный номер:60339313

Комплект:1

Примечание:

№ на схеме:2

Наименование:Cab Shock Pad

Каталожный номер:60232608

Комплект:4

Примечание:

№ на схеме:3

Наименование:Bolt

Каталожный номер:A210111000195

Комплект:4

Примечание:

№ на схеме:4

Наименование:Washer

Каталожный номер:24000637

Комплект:4

Примечание:

№ на схеме:5

Наименование:Pull rod, seat

Каталожный номер:B229900000494

Комплект:1

Примечание:

№ на схеме:6

Наименование:Guide rail, seat, left

Каталожный номер:60033205

Комплект:1

Примечание:

№ на схеме:7

Наименование:floor mat SW405K1.5-2

Каталожный номер:13694470

Комплект:1

Примечание:

№ на схеме:8

Наименование:Driver Seat

Каталожный номер:60333759

Комплект:1

Примечание:

№ на схеме:9

Наименование:Nut

Каталожный номер:A210307000040

Комплект:4

Примечание:

№ на схеме:10

Наименование:Washer 16GB96.1

Каталожный номер:60060553

Комплект:4

Примечание:

№ на схеме:11

Наименование:Bolt

Каталожный номер:A210111000221

Комплект:4

Примечание:

№ на схеме:12

Наименование:Screw

Каталожный номер:A210204000147

Комплект:12

Примечание:

№ на схеме:13

Наименование:Nut

Каталожный номер:A210307000012

Комплект:4

Примечание:

№ на схеме:14

Наименование:Washer

Каталожный номер:60060565

Комплект:8

Примечание:

№ на схеме:15

Наименование:Guide rail, seat, right

Каталожный номер:60033517

Комплект:1

Примечание:

№ на схеме:16

Наименование:Right armrest box assembly

Каталожный номер:60291483

Комплект:1

Примечание:

№ на схеме:17

Наименование:Steering gear assem

Каталожный номер:60342253

Комплект:1

Примечание:

№ на схеме:18

Наименование:Installation plate for lock

Каталожный номер:60342965

Комплект:1

Примечание:

№ на схеме:19

Наименование:Installation plate for switch

Каталожный номер:60342966

Комплект:1

Примечание:

№ на схеме:20

Наименование:left sealed plate assembly

Каталожный номер:13934254

Комплект:1

Примечание:

№ на схеме:21

Наименование:right sealing board assembly

Каталожный номер:13934303

Комплект:1

Примечание:
